Historie vývoje zařízení EaSun

Právě se nacházíte: Home / vyvoj /

27.10.2024

Měření DC pomocí PZEM0017 + ESP32 = MQTT data, MySQL externě, ovládání přes WEB

Problémy se stíněním DC části tak, aby nerušila měření pomocí 2x PZEM017
Stačilo správně umístit prozatím alobal.

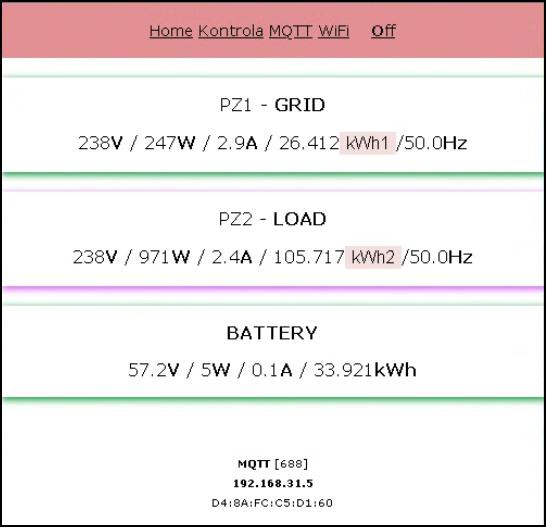

MQTT + Web = výstup dat + Export MySQL externě
připravuji  AC + DC  měření součastně, video na Youtube

ESP32 pin connected to 2x PZEM017 DC
     OLED PIN - zrušeno
          SCL - 22 , SDA - 21
     PZEM017 1
          RX - 16 , TX - 17
     PZEM017 2
          RX - 5 , TX - 18







06.10.2024

• Úpravy při výpadku WiFi - líheň funguje dále
• Rychlejší test WiFi
• Možnost znovu nastavení všech hodnot





13.09.2024

• Oprava mazání nastavení a času
• Úprava korekce teploty a vlhkosti +/- 5



11.09.2024

• První kuřátko z nové líhně, youtube: odkaz
• Kuřátko jako myš k PC





07.09.2024

• oprava a prodloužení otočení vajec
• menší úpravy na OLED

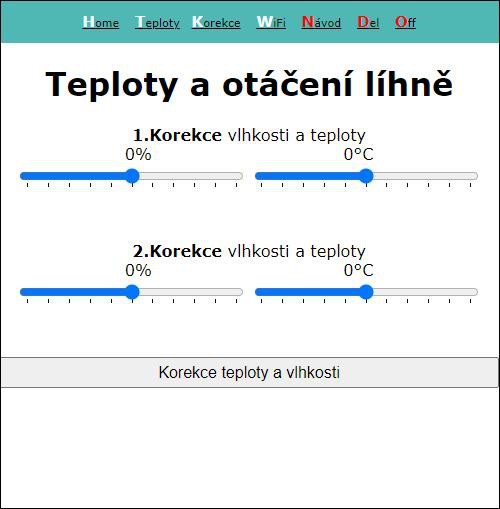

• korekce teploty a vhlkosti pro čidla samostatně
• zobrazení na web stránce jaké jsou nastavené hodnoty korekce





01.09.2024

• úpravy na OLED display
• základní návod jak líhnout kuřata
• úprava na sledování provozu Vaší / Naší líhně na našem webu



26.08.2024

• Měření vlhkosti a teploty dvěma čidly
• zobrazení údajů i externě
• porovnávání teplot a vlhkosti mezi oběma čidly a zapínání topení podle potřeby





22.08.2024

Využití naší aplikace WiFi + LAN na provozování líhně na kuřata

Úprava OLED

• T xx.x - aktuální teplota
• % xx.x - aktuální vlhkost
• OFF / ON - topení
• 31.0 - Hlavní nastavená teplota
• -0.2 - rozmení teploty od nastavené
• Otoc za 0x - kolikrát je otočení vajíček
• za 5H - za jak dlouho další otočení
• 0^D dole - počet dnu provozu líhně
• 01:54:12- uplynulý čas provozu líhně

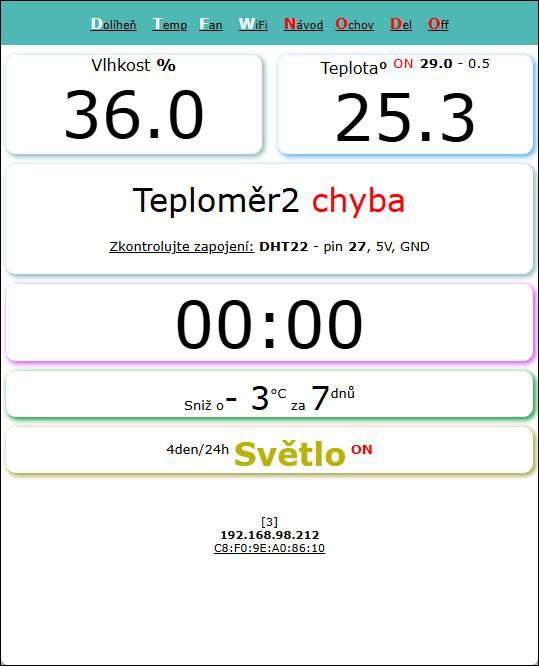

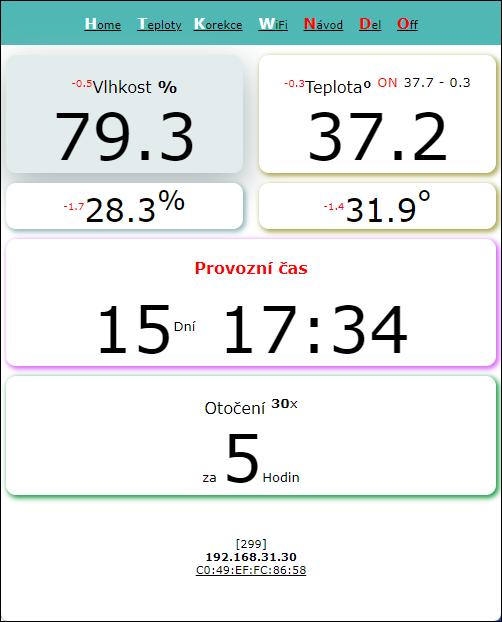

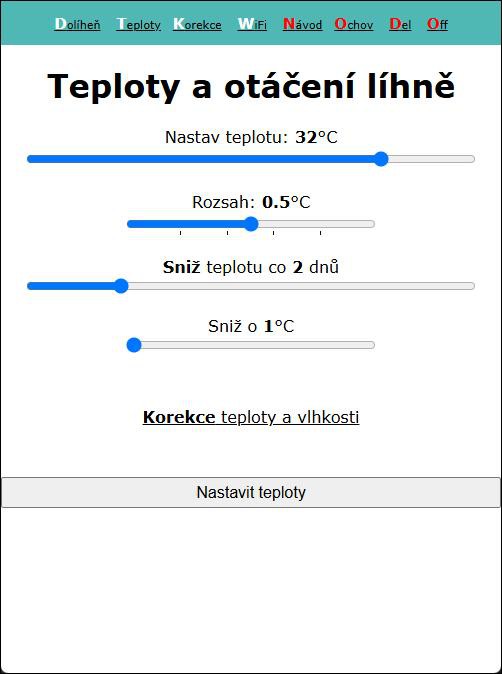

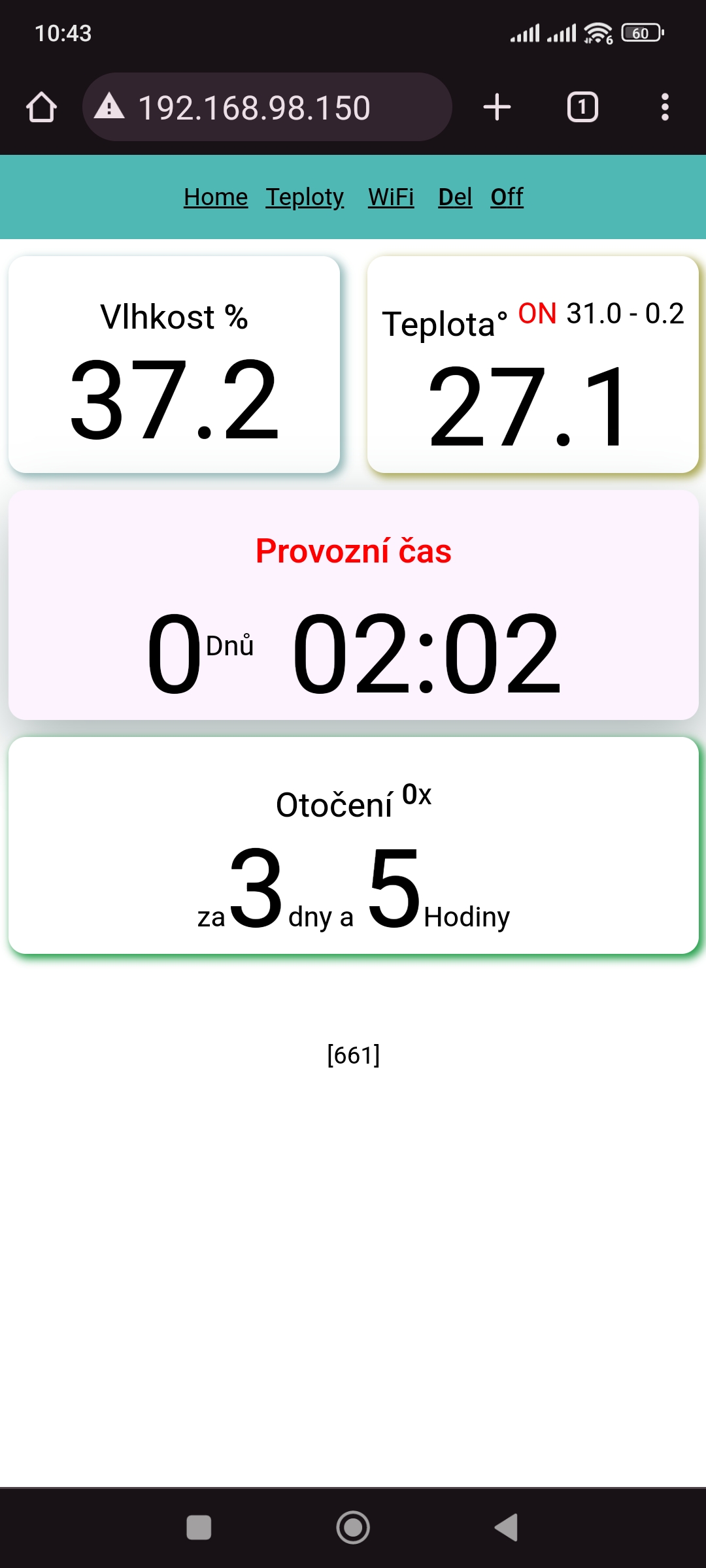

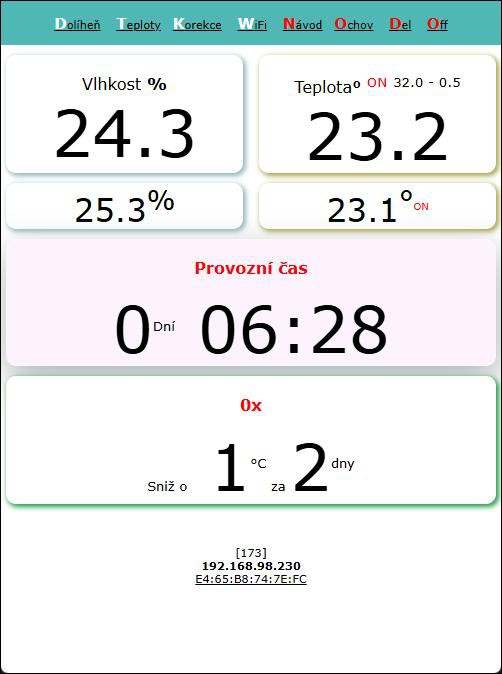

Úprava WEB







21.08.2024

Využití naší aplikace WiFi + LAN na provozování líhně na kuřata

• nastavení dnů OD - DO kdy se má líheň s vajíčky otáčet
• rozšířené informace na OLED display
• automatické ukládání uplynulého času s možností vynulování
• restart přes web rozhraní ukládá i uplunulý čas a dny

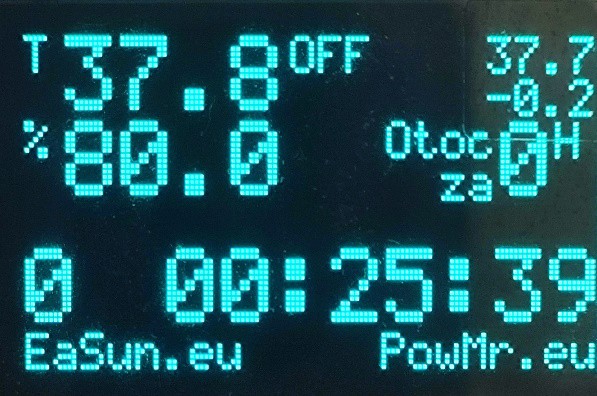

OLED diplay info



• T xx.x - aktuální teplota
• % xx.x - aktuální vlhkost
• OFF / ON - topení
• 37.7 - Hlavní nastavená teplota
• -0.2 - rozmení teploty od nastavené
• Otoc za 0H - otočení vajíček
• 0 dole - počet dnu provozu líhně
• 00:25:39 - uplynulý čas provozu líhně





20.08.2024

Využití naší aplikace WiFi + LAN na provozování líhně na kuřata

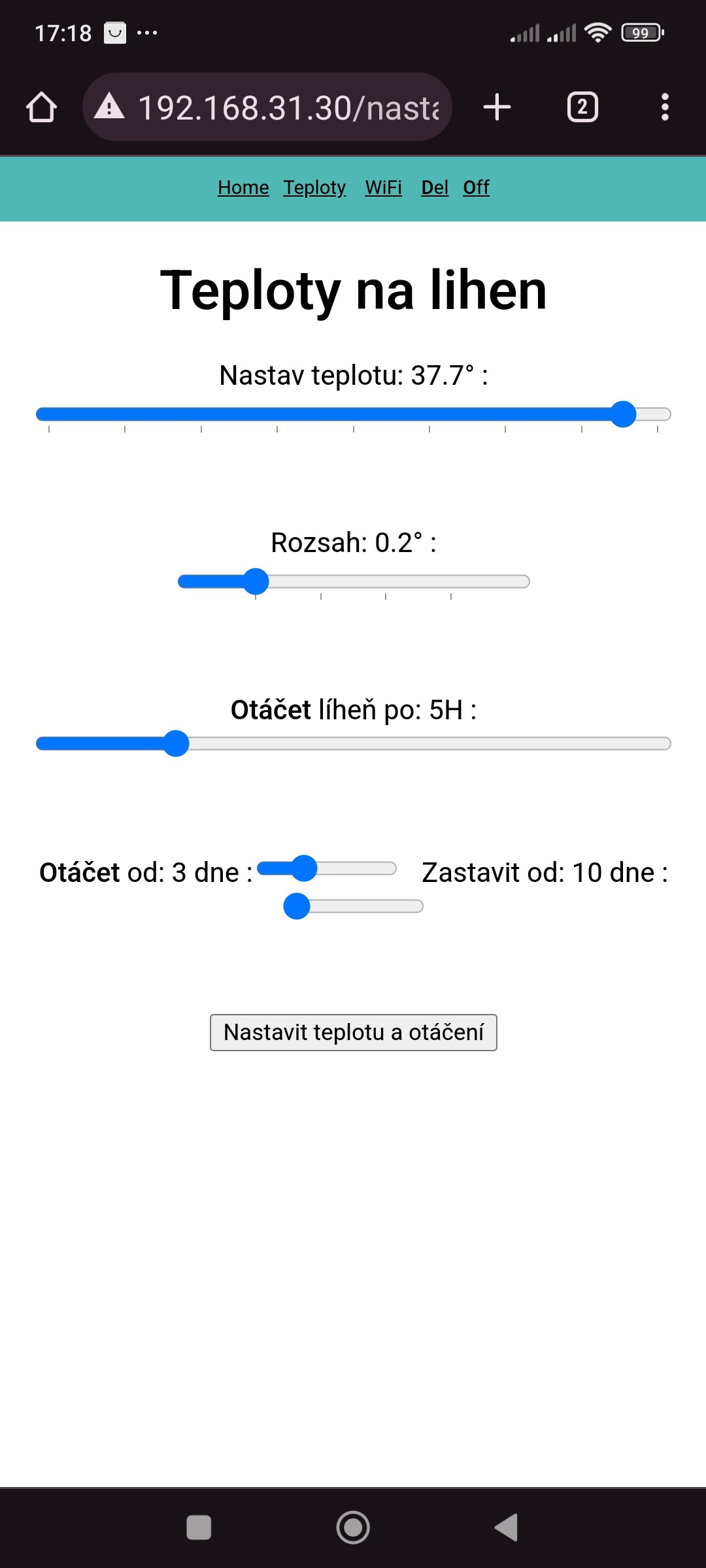

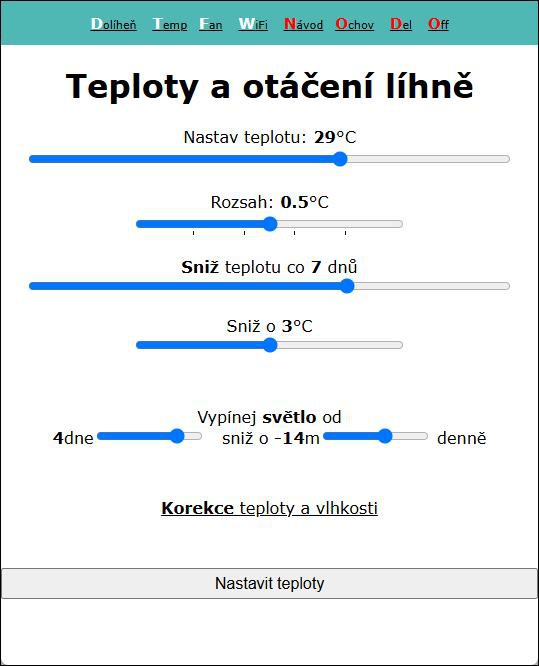

• nastavení teplot přes web rozhraní
• nastavení hodin pro otáčení vajíček

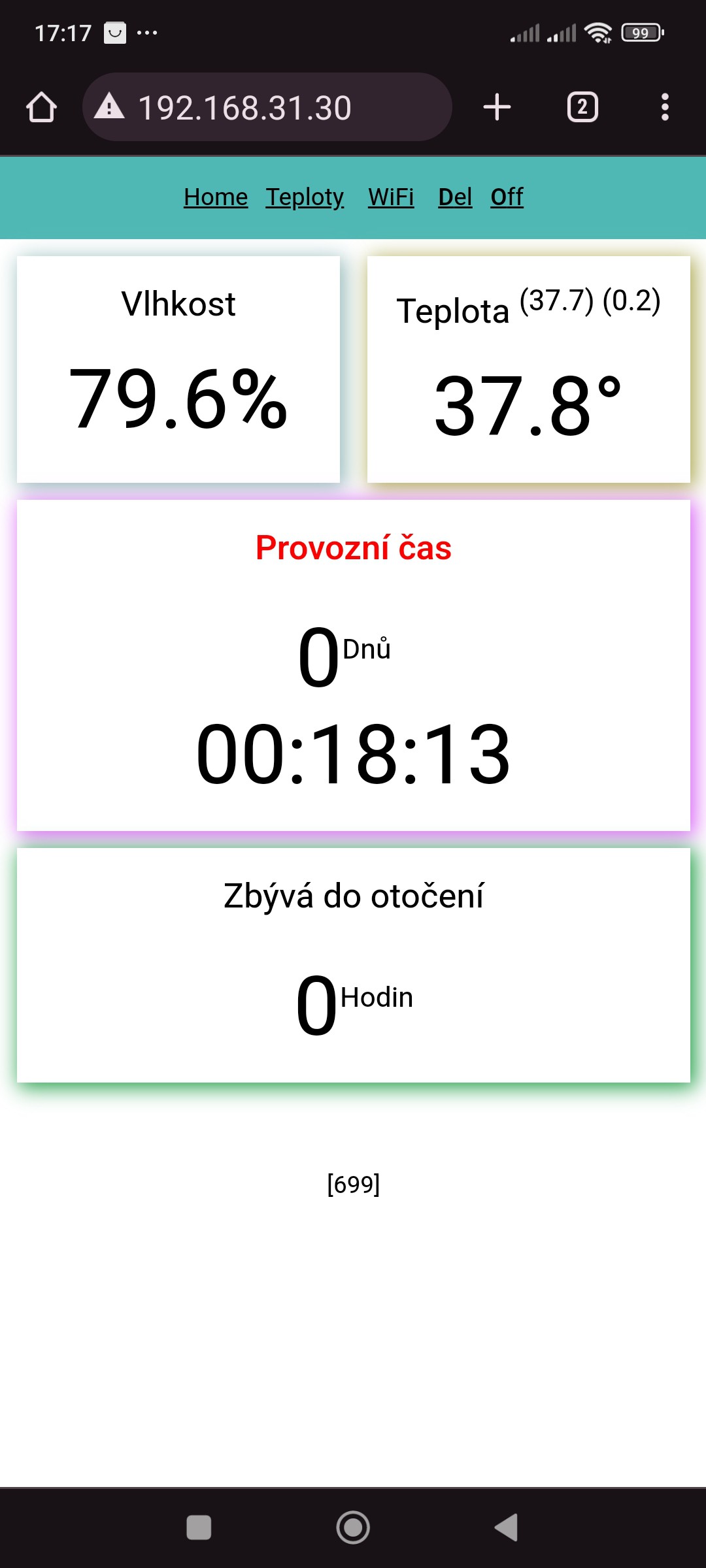

• zobrazení všech důležitých hodnot na web stránce





17.08.2024

Využití naší aplikace WiFi + LAN na provozování líhně na kuřata

• Sledování teploty a vlhkosti

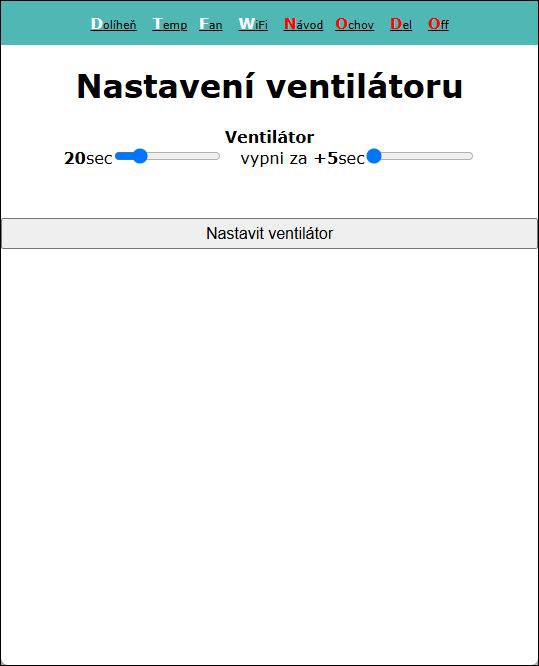

• Ovládání ventilátoru a motorické otáčení plata s vejci

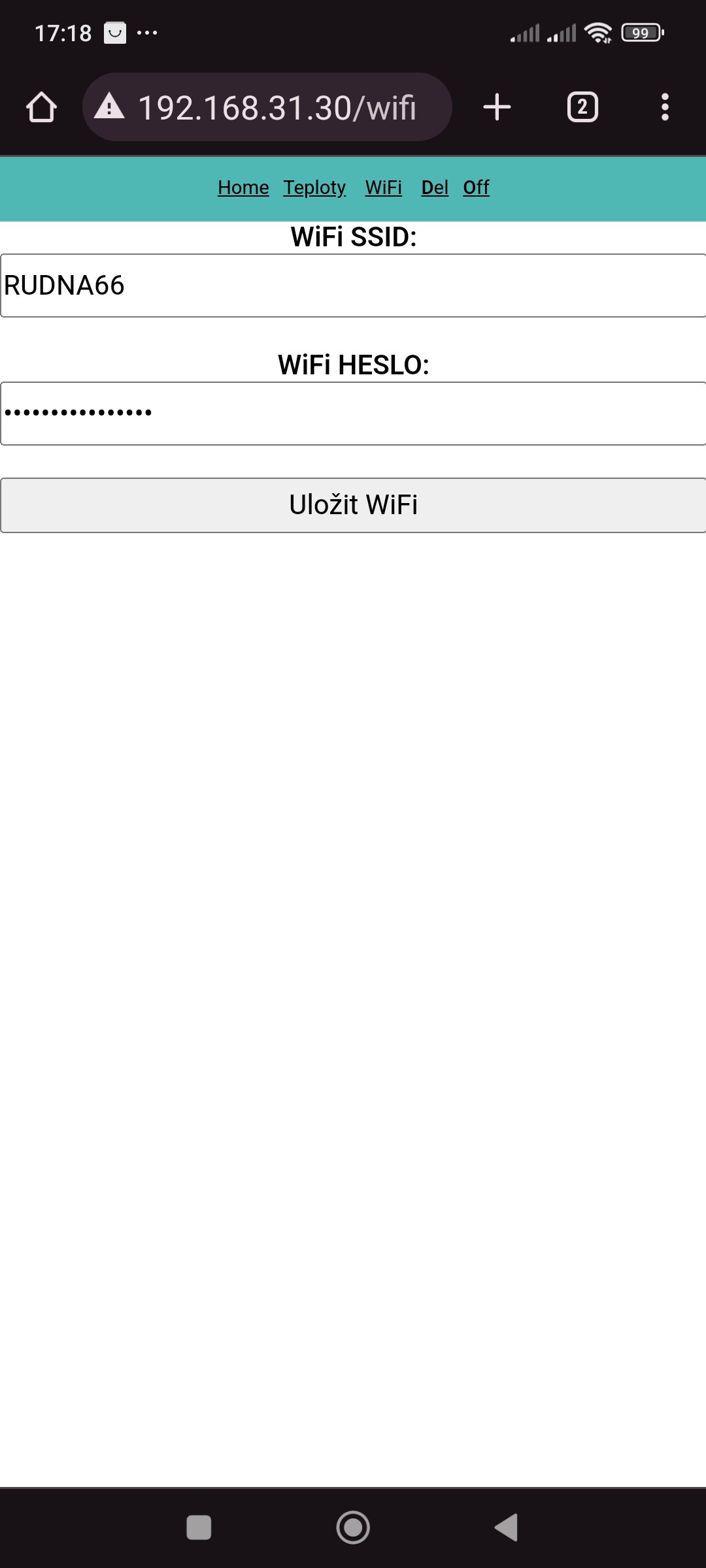

• Nastavení přes Web rozhraní na WiFi
• Archivace měřených dat externě na databázi a vizualizace v grafech
• Měřené hodnoty zobrazujeme na OLED display

Zapojení a použitý HW

• ESP32
• 1x zdroj 5V / 12V
• 1x SSR 2x relé 5V
• 1x OLED display
• Svorkovnice na 5V
• Ventilátor na 5V

... vše můžeme dodat.

• Na montáž stačí jakákoliv krabice
• podložka na vajíčka tady , tady , tady součástí je i motorek na 5V / 12V / 220V různé typy a velikosti







09.06.2024

Možnost měření teploty a vlhkosti i v okolí, pro měření ovzduší, jestli není velký rozdíl mezi vodou a okolním vzduchem, využíváme pro chov sumců.





05.05.2024

Umřel nám solární měnič, tak je uprava aplikace pro zastavení čtení MQTT dat.
Do opravy je aktivní vše a hlavně měření teplot.







27.04.2024

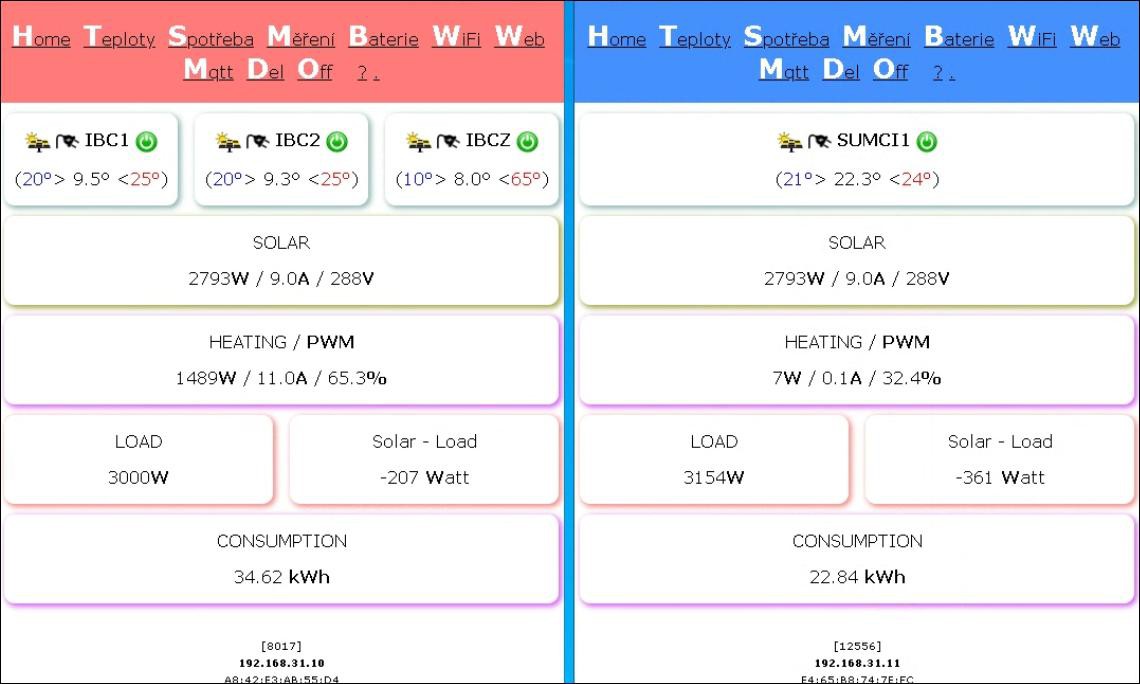

Ukázková data Ostrava ul. Rudná , 2x využití spotřeby pro topení vody.
Odkaz na data , 1x sklep  a  1x venku IBC nádrže





26.04.2024

OLED a LED - rozdělení zobrazování
Společně - zobrazuji se informace a společná data z měření MQTT
Samostatně - OLED zobrazuje informace jen z teploměrů a zapnutí SSR relé

Barva - nastavte si podkladovou barvu pro vrchní html webmenu

Úpravy ve výpočtech na vlastní spotřeba a solární výroba

Výpočet spotřeby Min a Max Watt - v jakém rozsahu je výpočet pozastaven a je udržována spotřeba energie v tomto rozsahu

Úprava na teplotních čidlech - kontrola na stav hodnot, kontrola na chyby v měření, zobrazování na LCD a web.

Úprava pro používání topných těles společně - kontrola na prvotní zapnutí a rozdělení zátěže mezi topná tělesa.







13.04.2024

Oprava na teplotních čidlech - kontrola na stav hodnot, kontrola na chyby v měření, zobrazování na LCD a web.
Úprava pro používání topných těles společně, kontrola na prvotní zapnutí a rozdělení zátěže mezi topná tělesa.

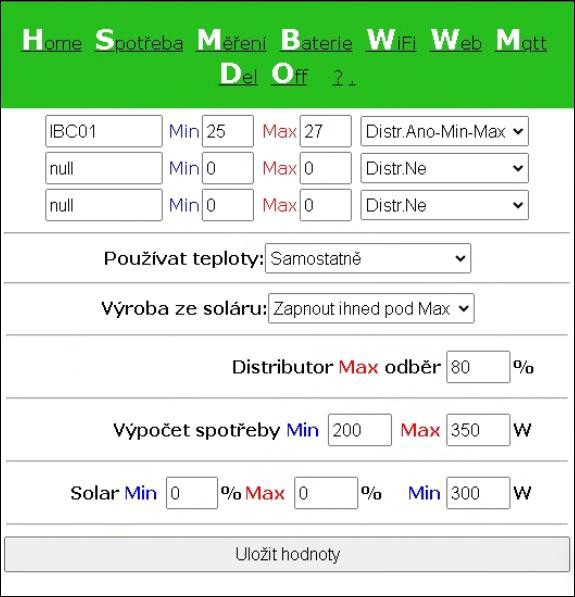

Výpočet spotřeby Min a Max Watt - v jakém rozsahu je výpočet pozastaven a je udržována spotřeba energie v tomto rozsahu

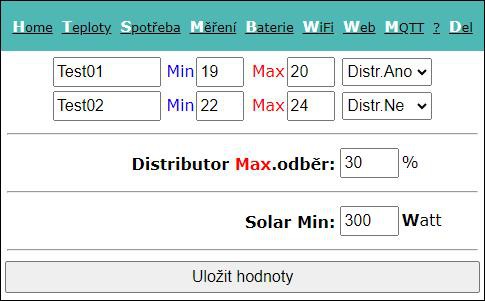

Solar Min
% - Min spotřeba ze solární výroby v procentech, pokud je Min = 0, nepoužívá se
Watt - nastavení Min. solární výroby pro zapínání SSRxx relé (0 - 1500), pokud je Solar Min pod nastavenou hodnotou topení se nepoužívá





03.04.2024

Základní měření a spotřeba



Nastavení teploměrů, odběru a distributora



Nastavení vazby na jiné zařízení

Provoz za dne



Teploměry a provoz za dne

Provozujeme vlastní topení 3x , 1x primární < 1x sekundární < 1x sekundární





31.03.2024

Úprava OLED pro sledování provozu ostatních zařízení - Primární / Sekundární





30.03.2024

Upraveno pro provoz Primární a další Sekundární zařízení bez omezení.
Pokud jich máte více, lze je postupně nastavit pomocí sítě LAN nebo WiFi: URL TSSR - Teplota a SSR xxx.
Primární = Sekundárrní1 = Sekundární2 ... a další

Funguje to tak, že:

• Primární - hlavní priorita pro spuštění
• Sekundární1 - hlidá jestli je vypnuto Primární
• Sekundární2 - hlídá jestli je vypnuto Sekundární1
• .. a další SekundárníXX ... atd.





26.03.2024

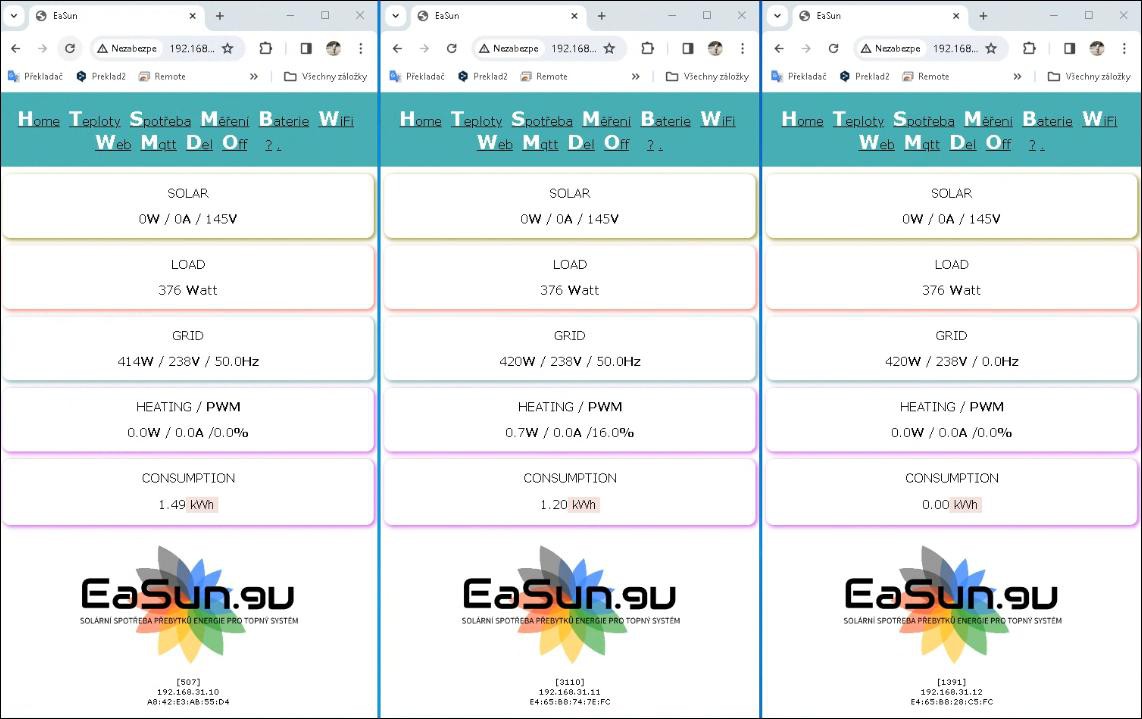

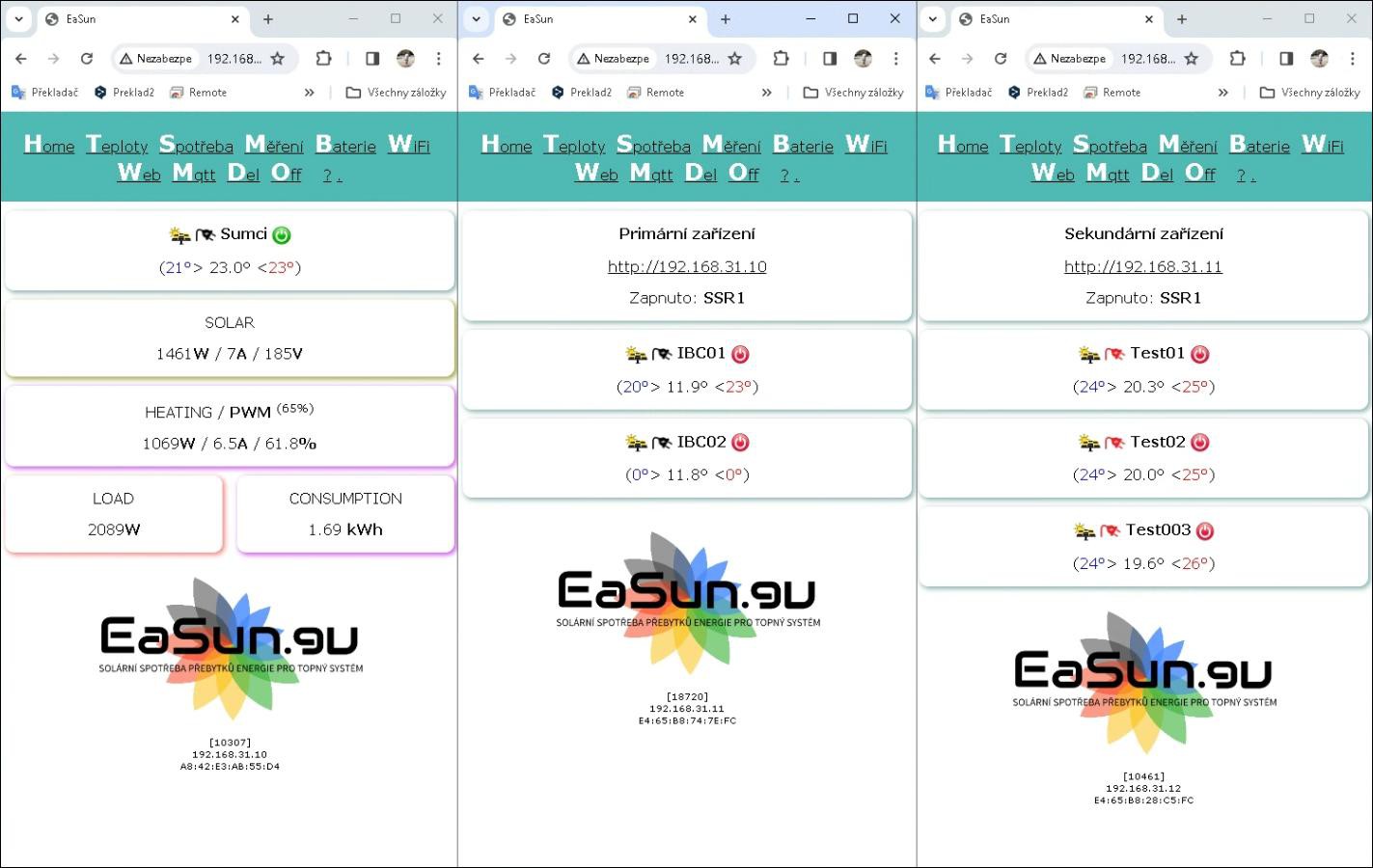

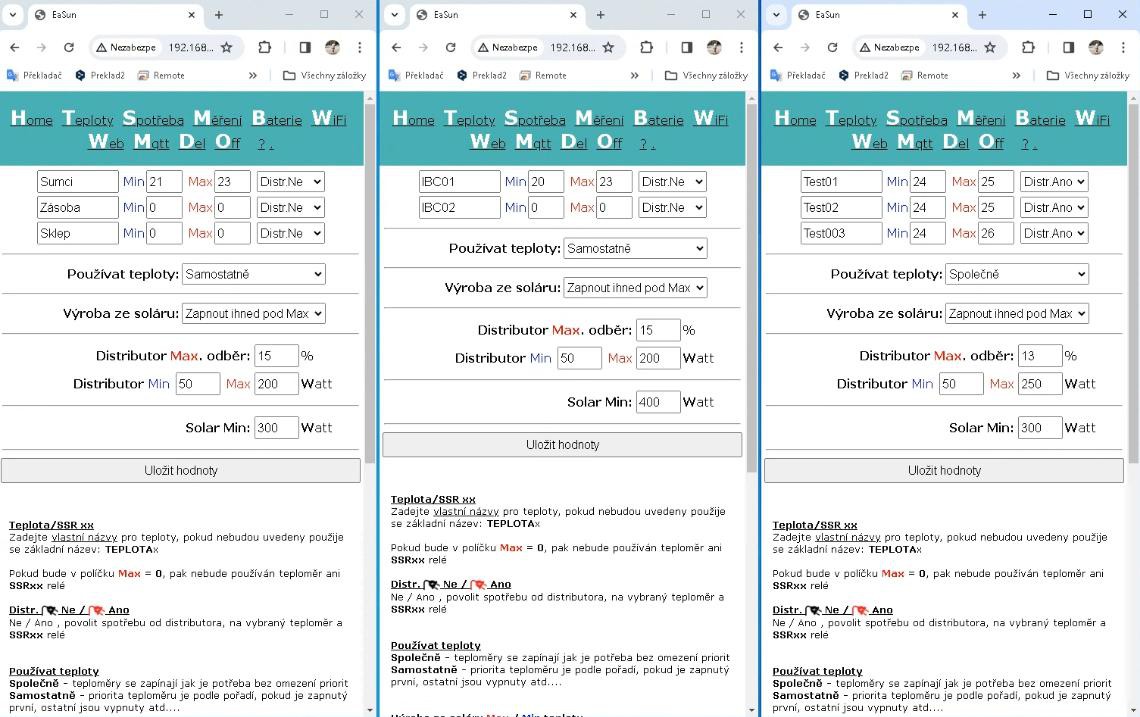

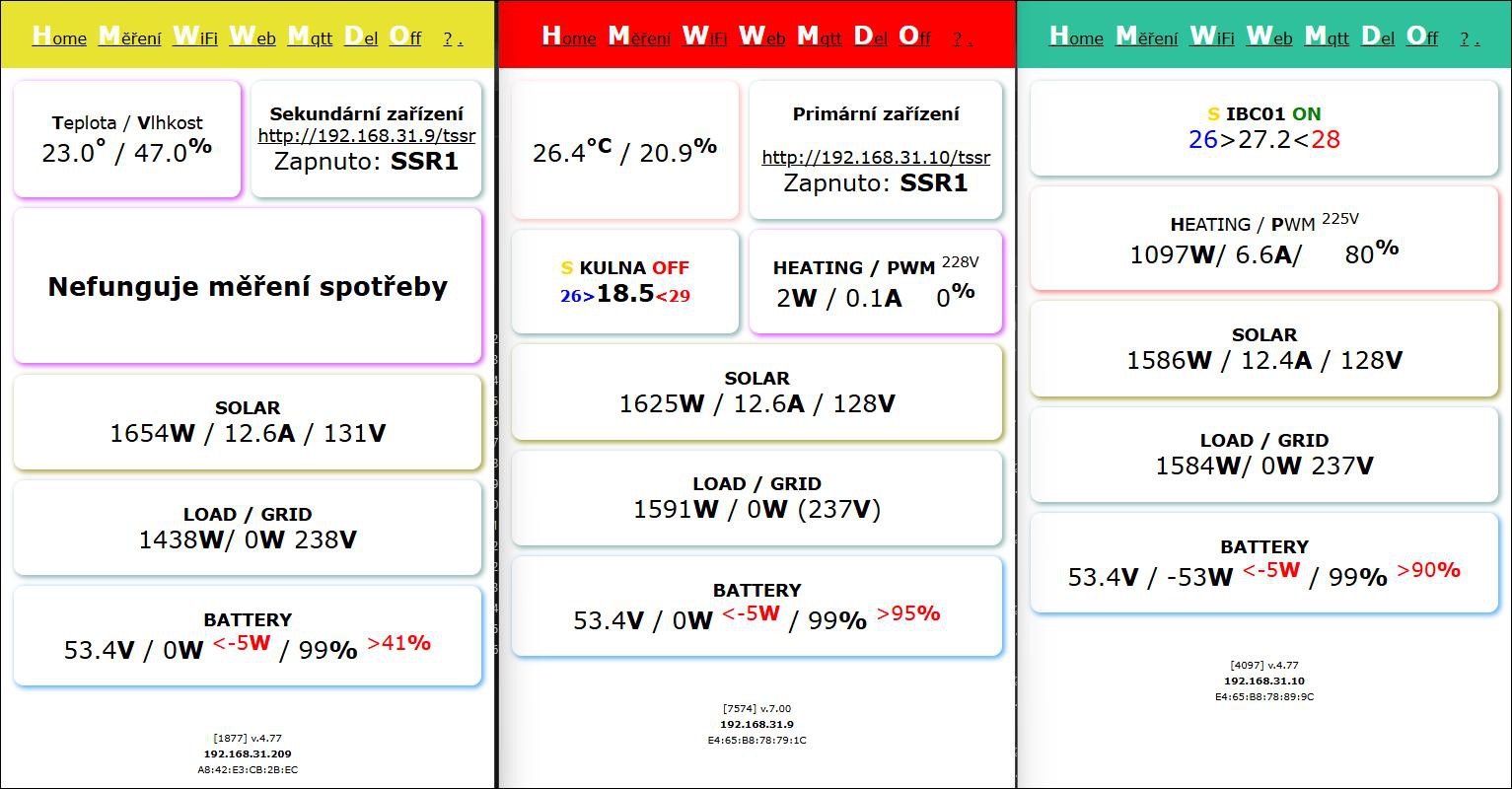

Provozujeme 2x topné zařízení EaSun a provedena změna pro sledování Primárního topení.
Abychom nemuseli tahat asi 45m kabelu pro napájení 220V dalšího topného tělesa,
provedli jsme další aktualizaci software na verzi 4.43

Hlavní Primární zařízení - topení sklep



Vedlejší zařízení - venku IBC, testy stavů SSR relé na Primárním zařízení

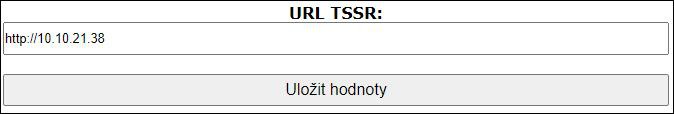

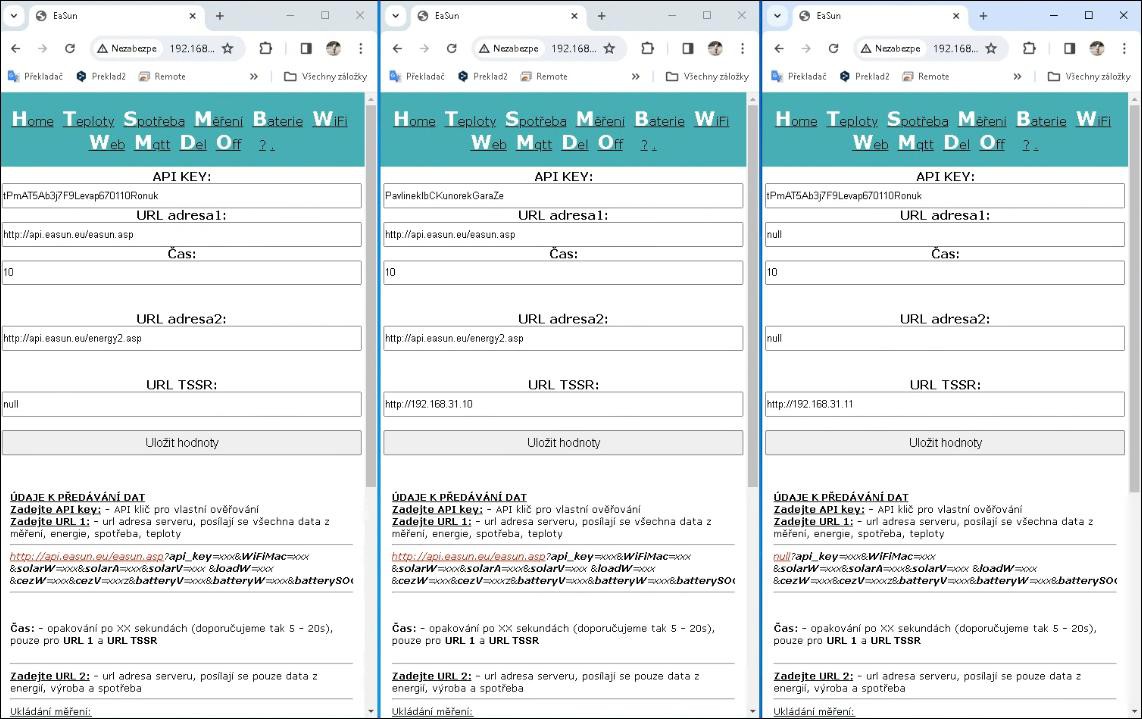

Nastavení adresy na primární zařízení

URL TSSR: - url adresa Primárního EaSun, kde je priorita zapnutí SSR podle nastavených teplot.
Pokud je URL TSSR: http://VašeIPAdresa adresa uvedena a je tam zapnuto jakékoliv SSR relé na uvedené URL TSSR,
pak se vedlejší zařízení nebude používat až do doby vypnutí všech SSR relé na uvedeném primárním URL TSSR
URL TSSR - Teplota a SSR xxx

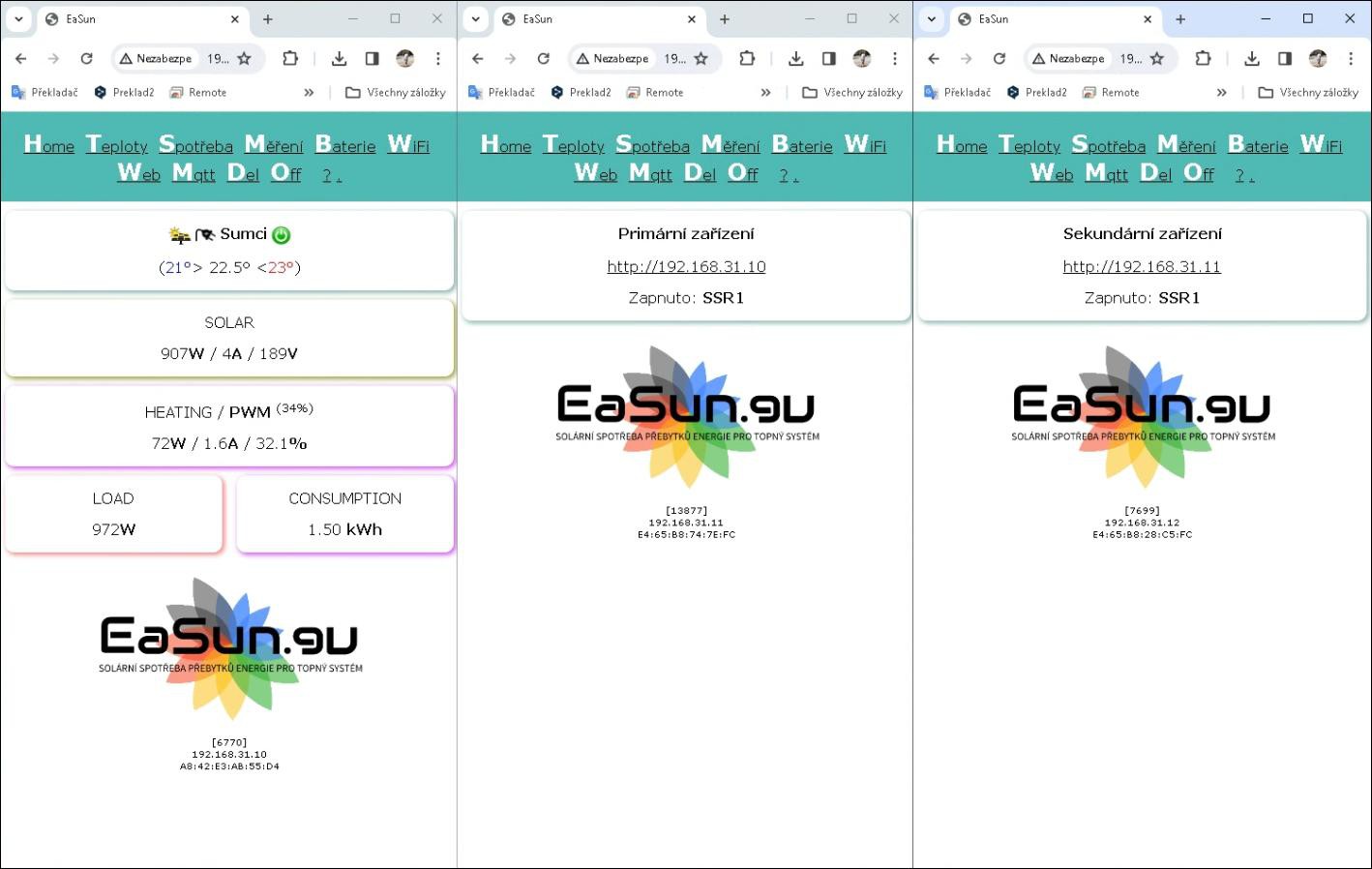

Na OLED display se zobrazuje stav kontroly primárního zařízení

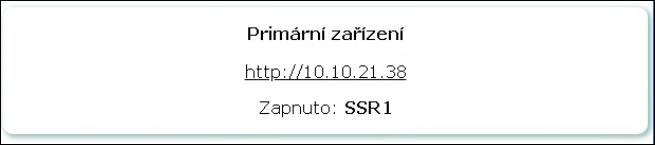

Na web rozhraní se u teploměrů zobrazí hlášení na Primárním zařízení s IP adresou

a které SSRxx relé je zapnuto







08.03.2024

Pro každého uživatele sledujeme a vyhodnocujeme statistiky měření energií.
Pro sledování spotřeby na topném tělese, podle výroby ze solárních panelů.





03.03.2024

Archivace do externí MySQL databáze pro sledování vlastní solární výroby a spotřeby pro topné těleso.
Urychlení výpočtu z archívu solární výroby.
Kontrola přístupu na data pomocí vlastního API KEY
Podmínky pro archivací:

• solarW  > solarWMin
• pwm > 0
• distributor > 0 AND distributor <= 200

Denně až 33 000 záznamu v archívu pro přesnější výsledek na PWM - MySQL tabulka







25.02.2024

Pokud se používají oba dva - LCD a OLED, lze na OLED displeji zobrazovat samostatně teploměry a stavy zapnutí SSR a povolení distributora










20.02.2024

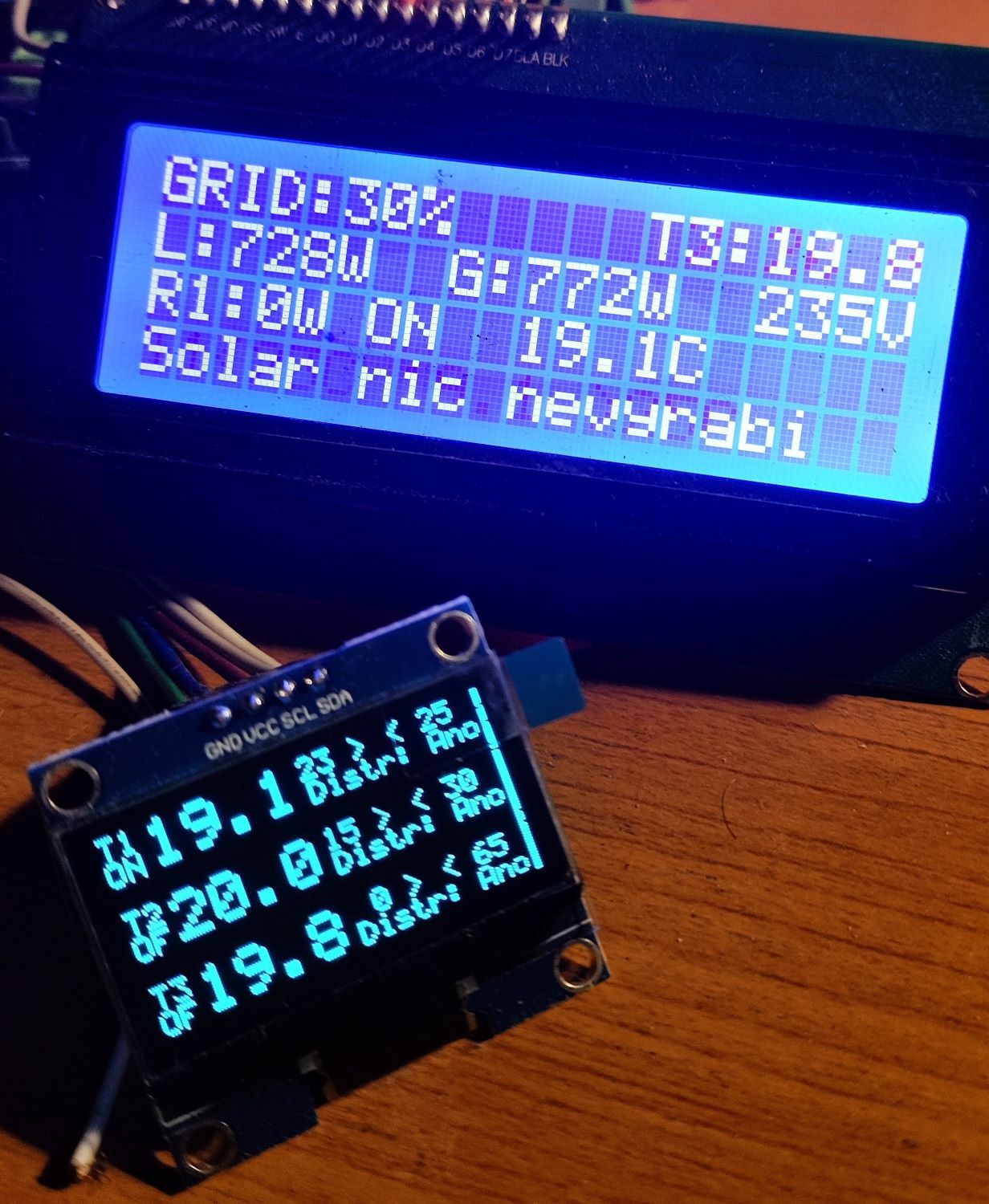

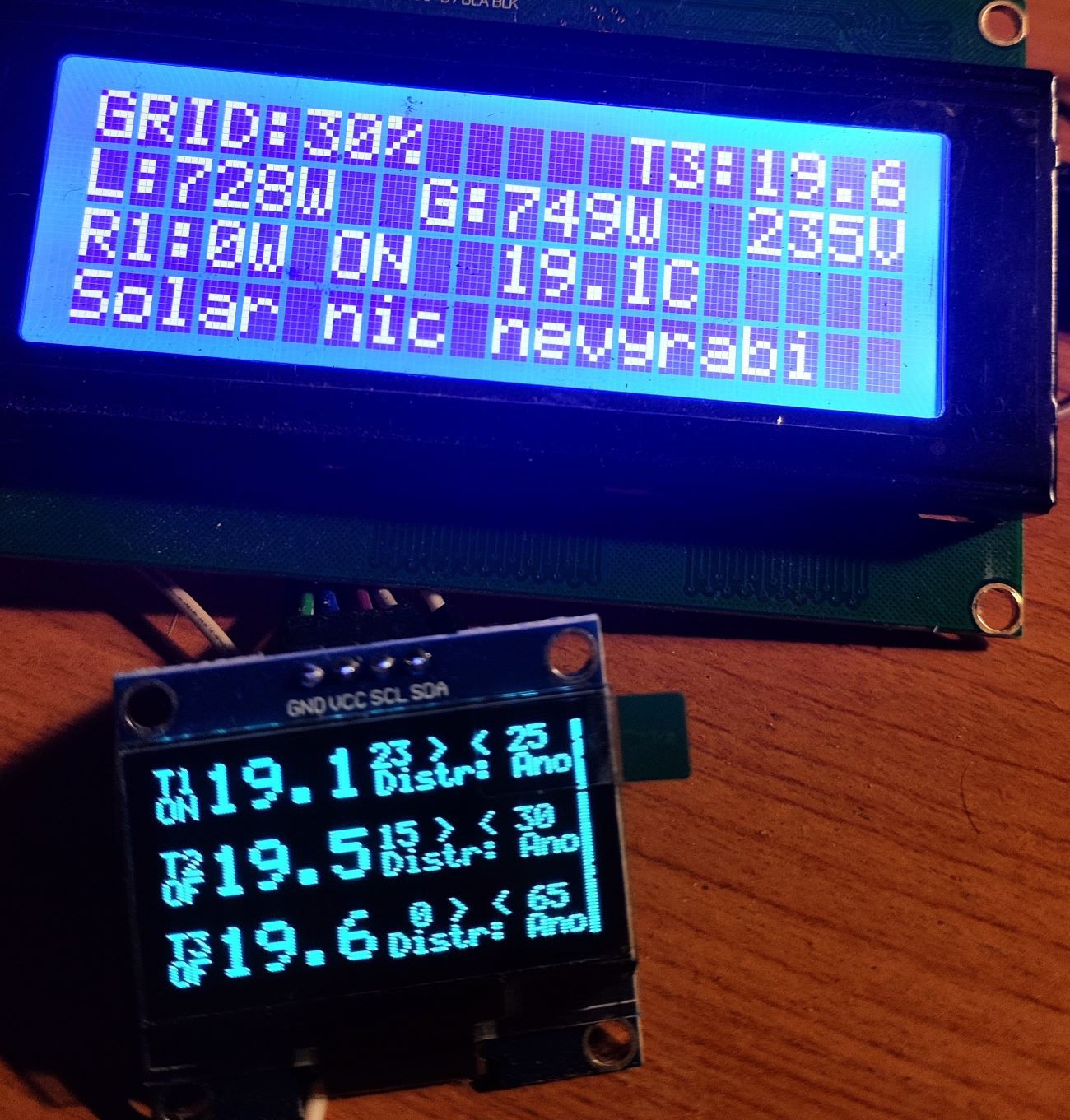

Zobrazování na LCD a OLED display společné informace







18.02.2024

Zjištění chyb na jednotlivých čidlech teploměrů, dochází k tomu během provozu.
Oprava: přepočet a průměrování hodnot podle jednotlivých teplotních čidel.



U používat teploty společně - rozdložení spotřeby mezi topná tělesa u okamžitého zapnutí



ID API - ověřování a autorizace při prvním spuštění aplikace, možno doplnit ID API dodatečně.
Pokud není provedena autorizace aplikace, nefunguje měření a provoz MQTT, nastavení lze dokončit.







15.02.2024

Testujeme další možnosti nastavení teploměrů







09.02.2024

Ubrali jsme pro nastavení odběru od distributora jedno nastavení a používáme je pouze u jednotlivých teploměrů

Distr.  Ne /  Ano



Původní verze







31.01.2024

Menší opravy exportu dat, verze 4.30, přepracování html we stránek pro ovládání a rozmístění odkazu na ovládání

Ikony pro zapnutí / vypnutí distributora









28.01.2024

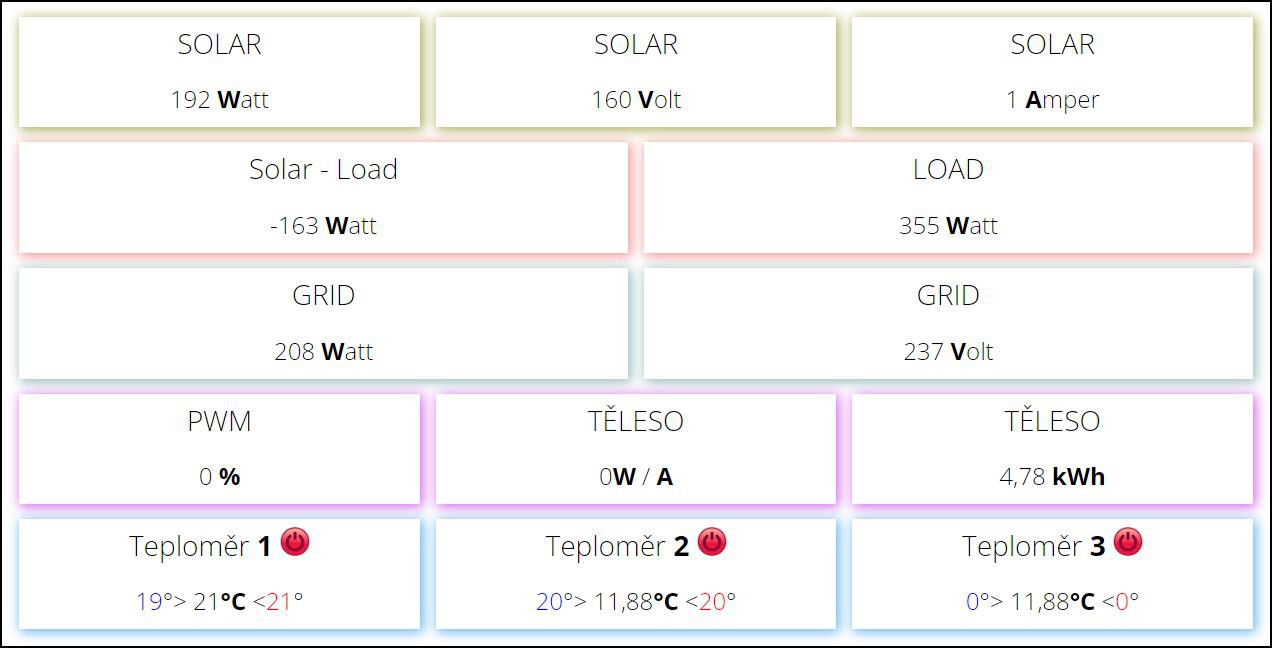

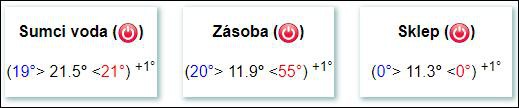

Přepracovaná OnLine statistika, zobrazování i teploměru Min - Max teploty i stavy zapnutých SSR relé.
Informace o aktuální nejnižší teplotě u každého teploměru samostatně.

Menší úprava pro výpočty: spotřeba, distributor a výroba.







27.01.2024

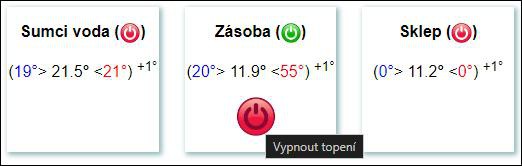

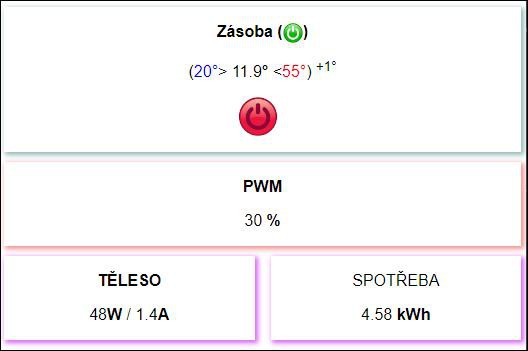

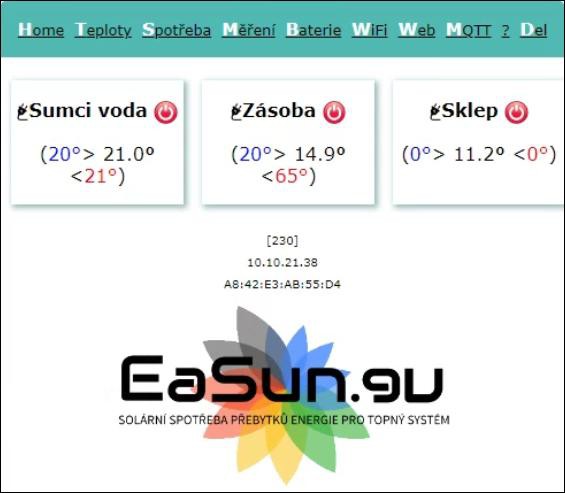

Zapínání a vypínání topení tlačítky podle teplotních čidel na web stránkách pro ovládání.
Iformace o stavu zapnutí On/Off
Dynamické skládání web stránky pro nastavení měření podle počtu čidel teploměrů

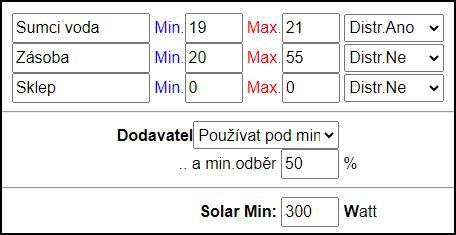

Nastavení topných těles a čidla pro měření teploty vody



Vše vypnuto



Zapnuto topné těleso pro Zásoba









26.01.2024

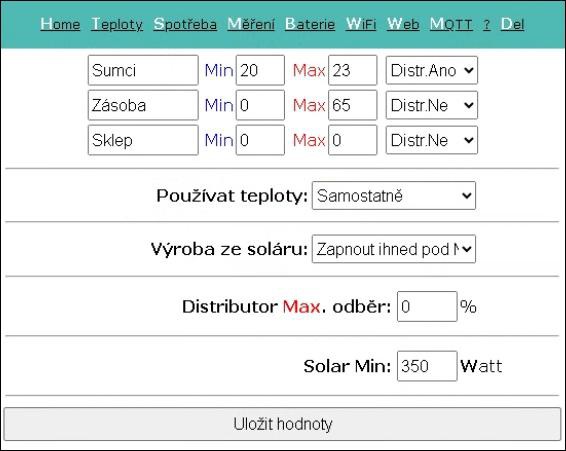

Vlastní názvy pro teploměry, zobrazují se v html části pro ovládání.
Používání a odběr od distributora Ano/Ne ,dá se i jednotlivě nastavit u každého teploměru a SSRxx relé.







25.01.2024

Úprava při odběru spotřeby od distributora, postupné přidávání po krocích na SSR relé do nastavené hodnoty.






24.01.2024

Zobrazování testovací data v grafech Online z měření, která jsou archivována do databáze

• Společný graf - solar, load, grid - Watt
• Solární výroba - solar Watt
• Vlastní odběr - load Watt
• Odběr od distributora - grid Watt
• Měření teploty vody - °C
• PWM na SSR relé a spotřeba jen topné těleso - v % a Watt
• Celková spotřeba topného tělesa - v kWh







18.04.2024

Možnost nastavení MIN výroby ze Solar ve Wattech, podle tohoto nastavení se po dosažení této hodnoty zapínají SSR relé.
Min.hodnoty od 0 do 500







14.01.2024

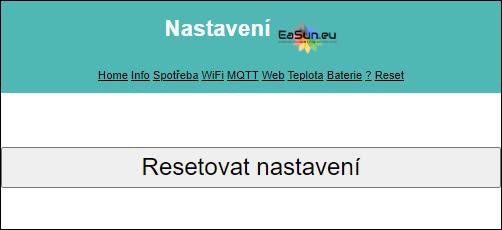

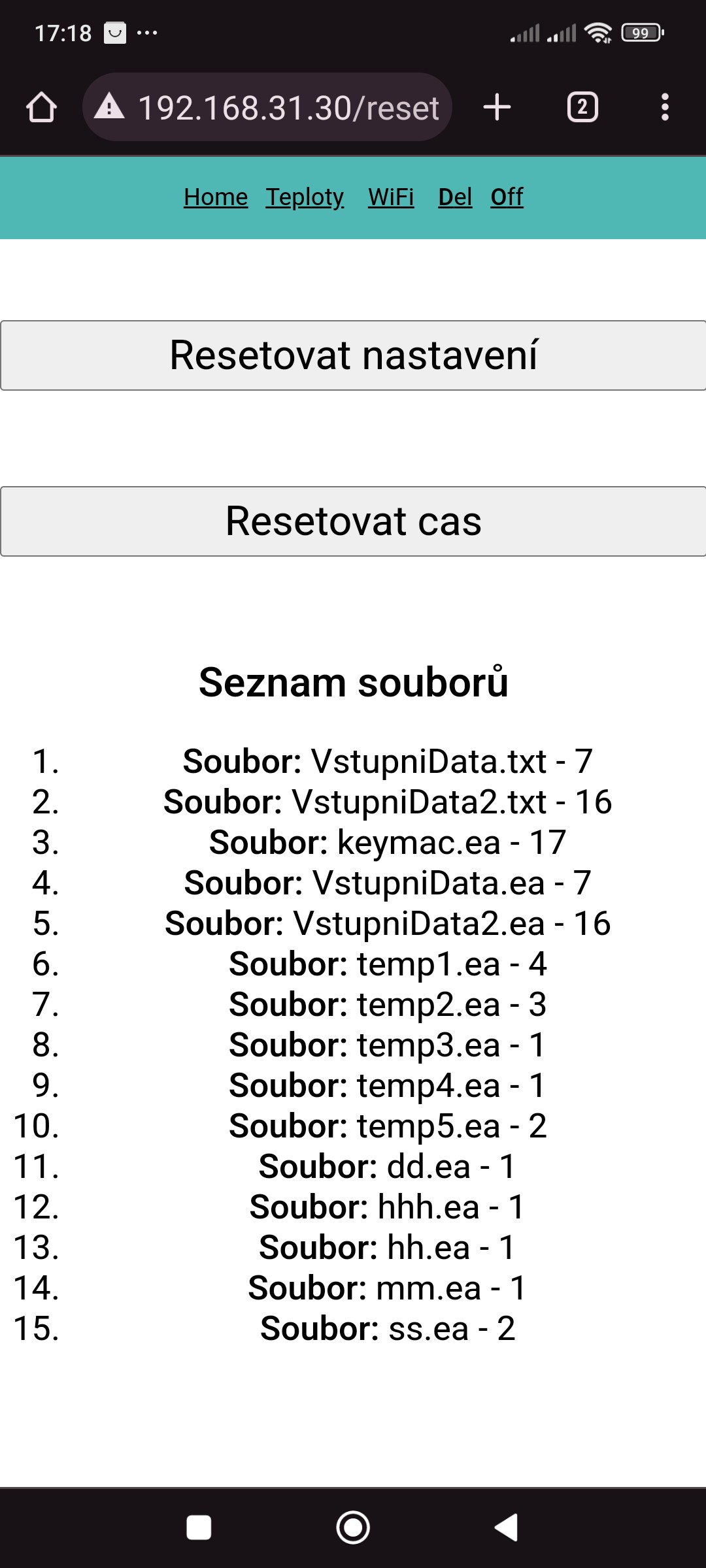

Možný reset nastavení

Částečná změna html stránek pro nastavení



Nové logo







12.01.2024

Dokončení autorizace programu podle ID API.

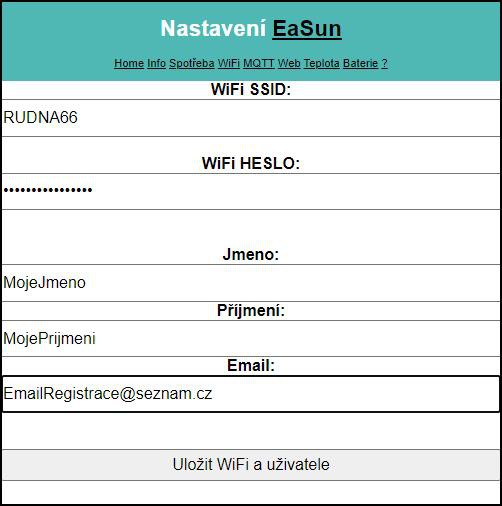

Registrace uživatele , základní údaje a email.
Autorizace ID API a HW u první registrace uživatele přes email.

Archivace hlášení z jednotlivých zařízení.

Zrychlené nastavení ID API pro hardware přes WiFi









10.01.2024

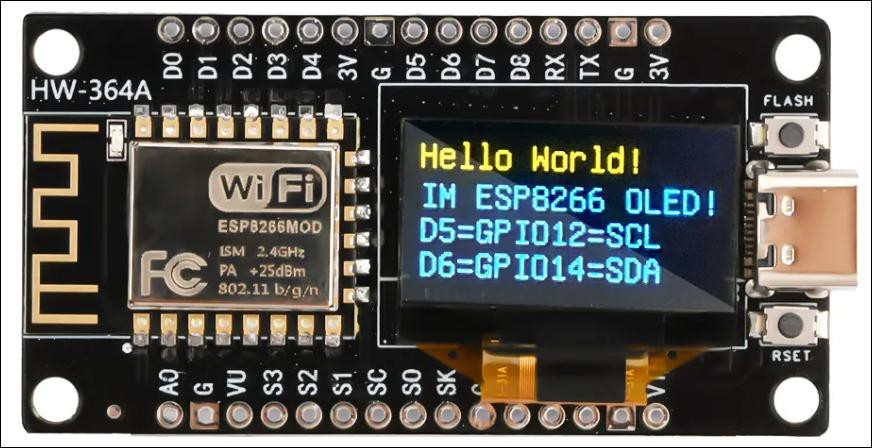

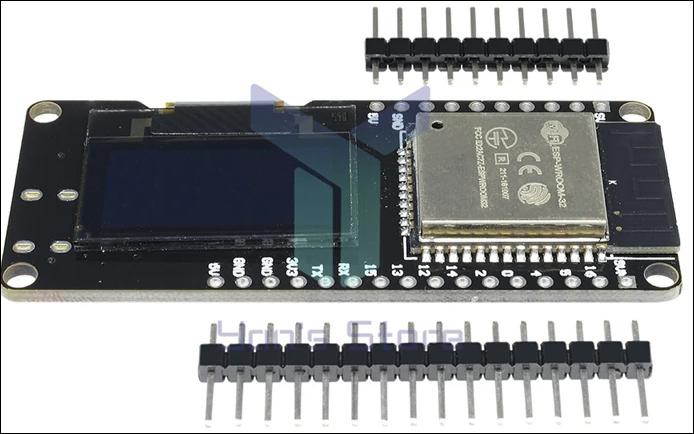

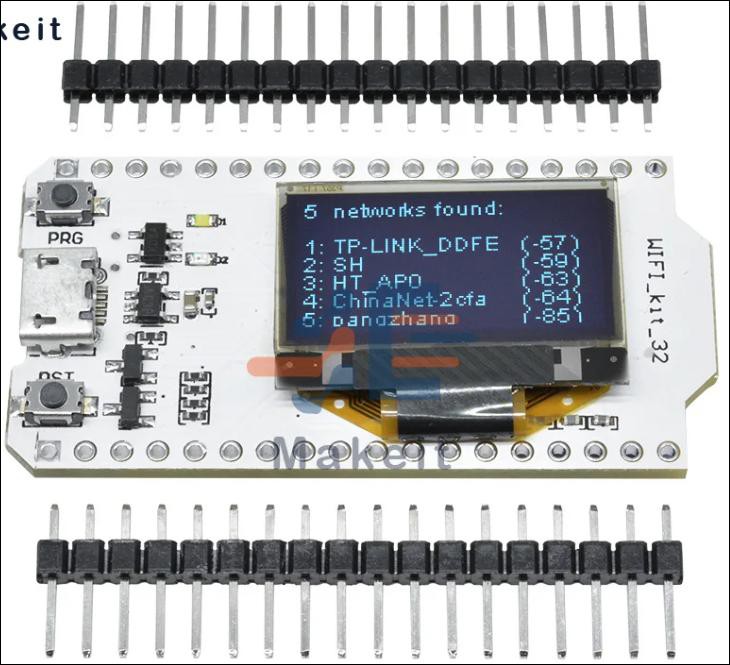

Testy s itegrovanýmí OLED displeji - ESP8266 pro brokera










08.01.2024

V roce 2023 - původní verze - a stále funguje













05.01.2024

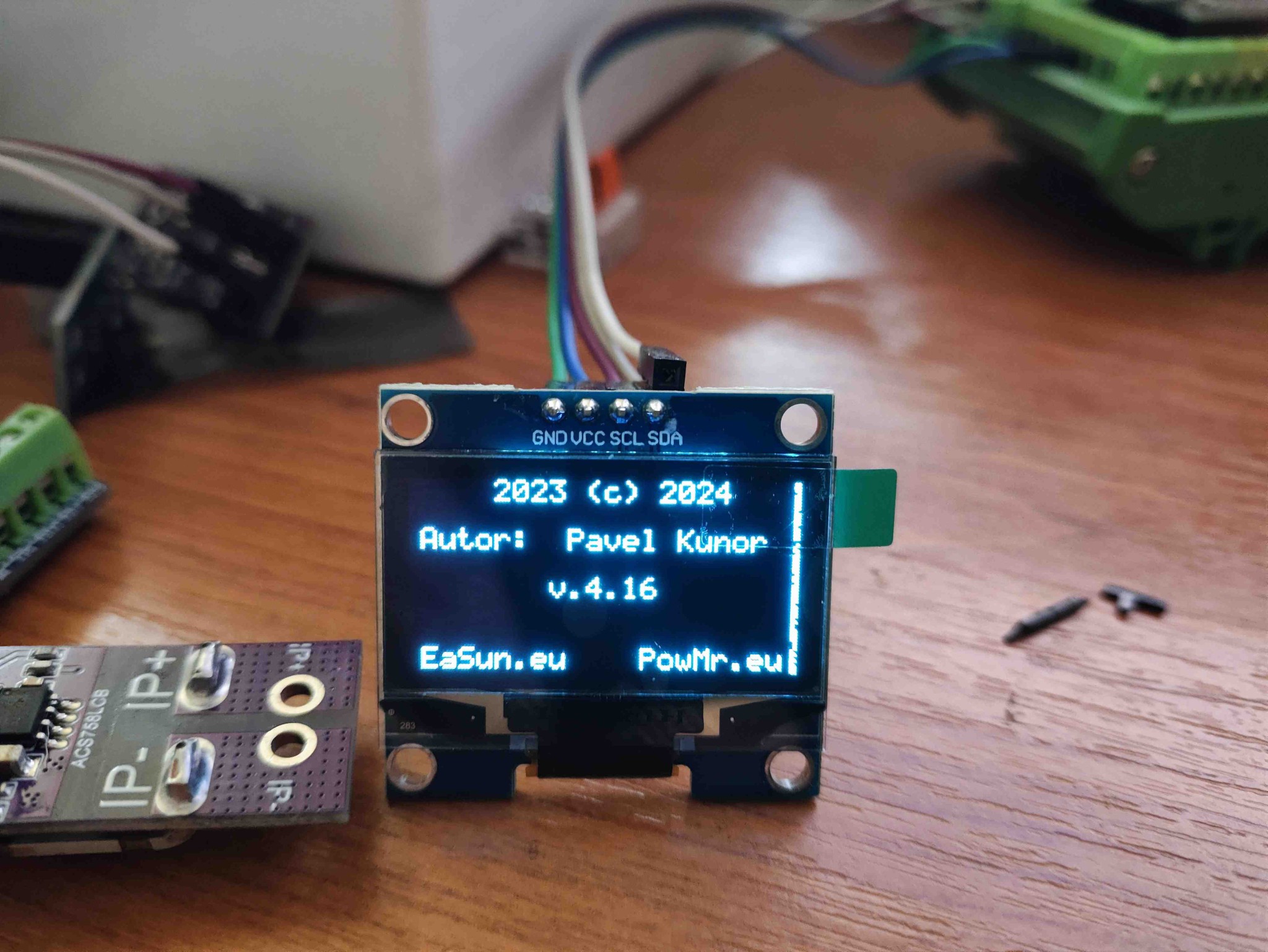

Zobrazování na OLED displeji u ovládání topných těles, možná náhrada za LCD 20x4





Menší oprava zobrazování hodnot na OLED displeji u Brokera a Klienta









---

2023



31.12.2023

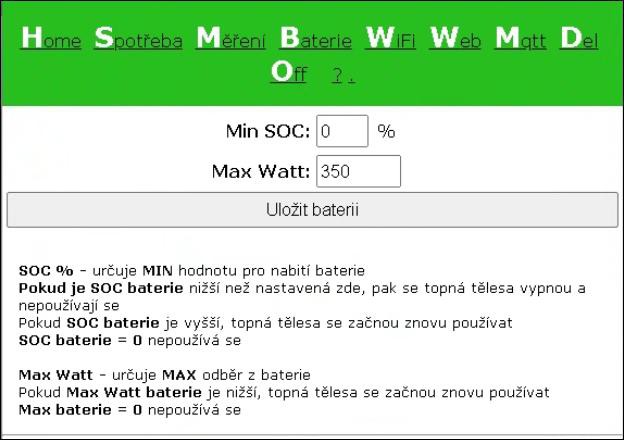

Vylepšená kontrola na stav nabití baterie baterieSOC = baterieSOCMIN
Tabulka pro MySQL archivaci ke stažení: MySQL

PF: 2024 :)





30.12.2023

Úprava pro teploměry, pokud solar > 0 W a vyrábí, nečeká se na MIN teplotu





29.12.2023

Oprava a upřesnění informací a podmínek z čidel na měření teplot.
Testovaní dalších ESP xxx na provoz broker a klient.
Testování různých DC sond pro vlastní měření u brokera - náhradní řešení za Solar Assistant





28.12.2023

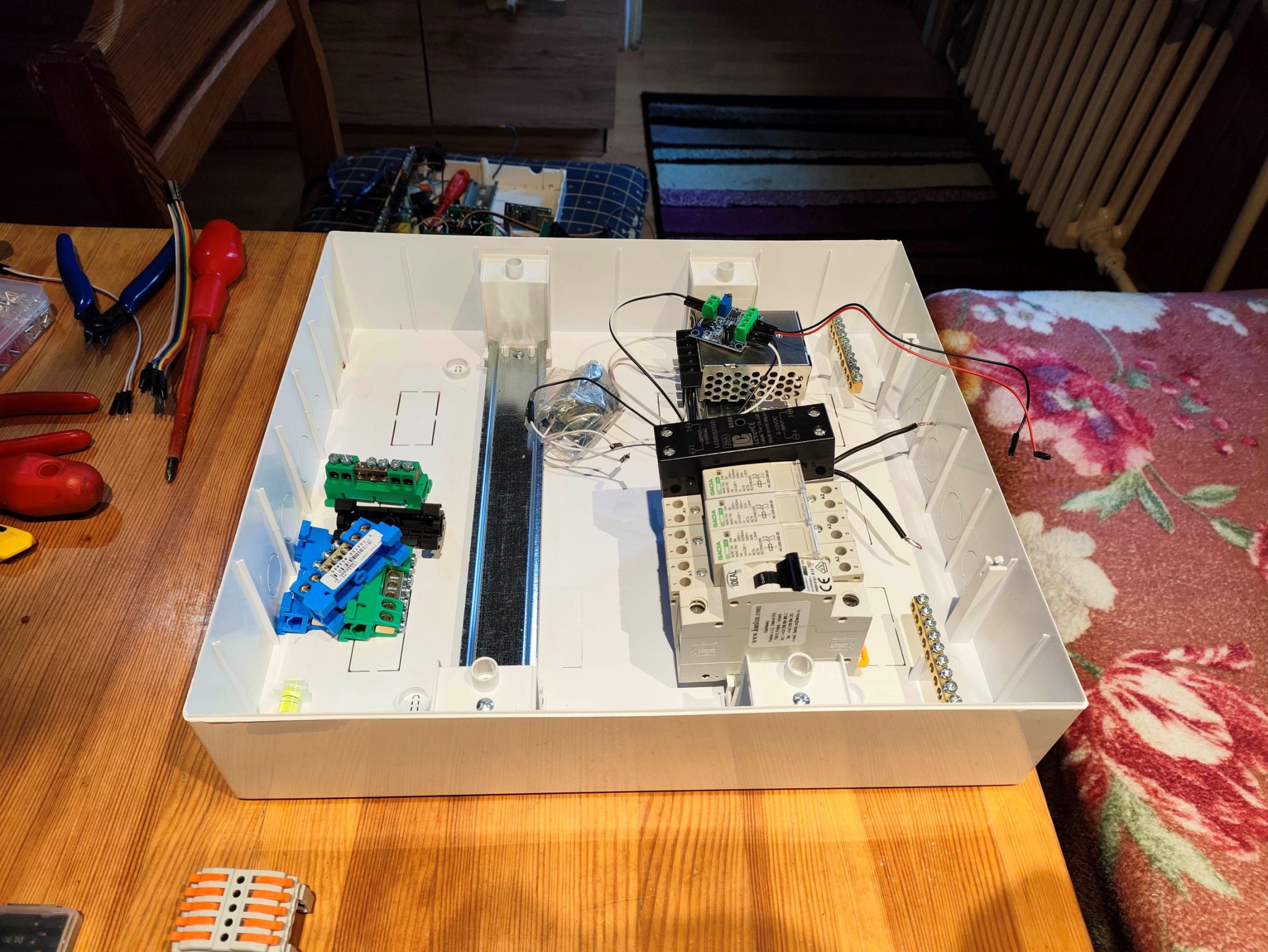

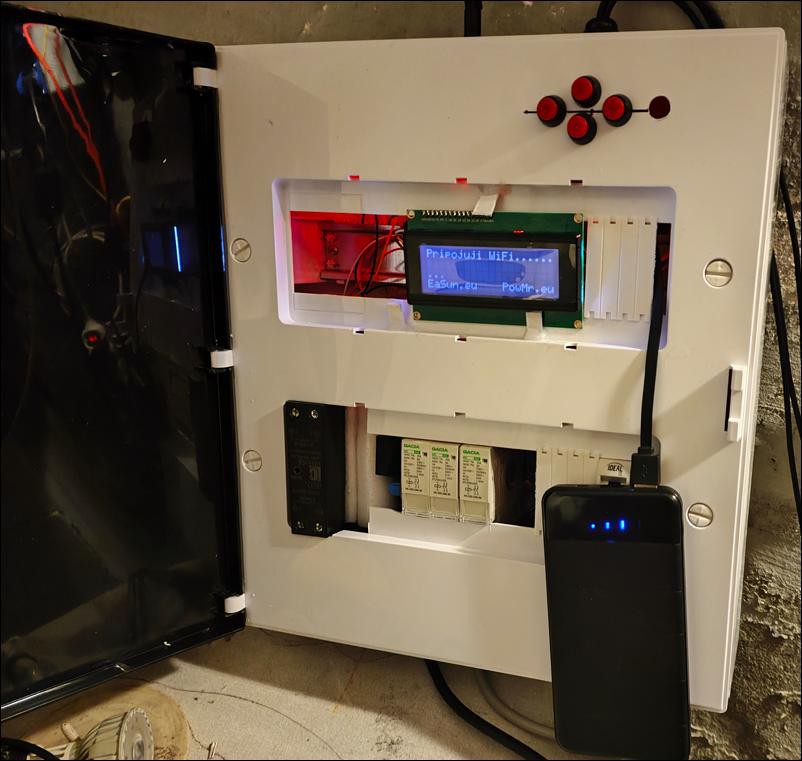

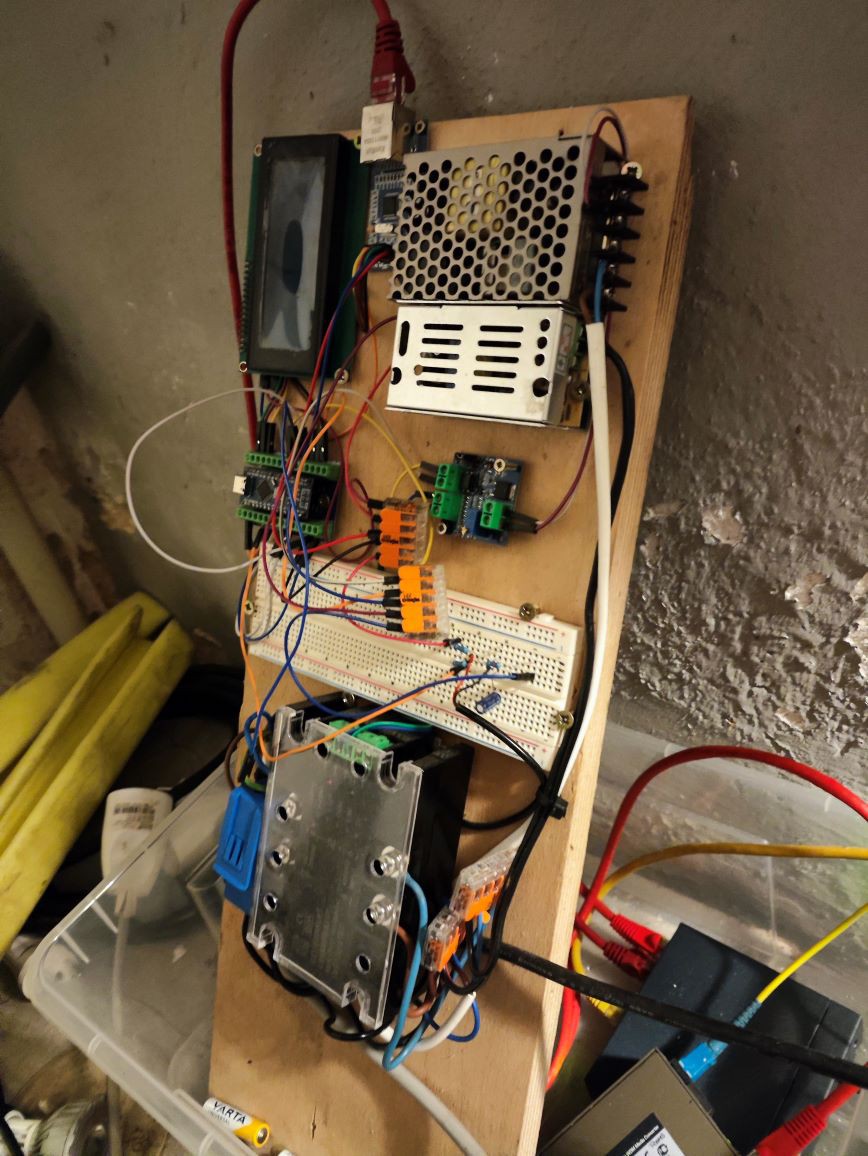

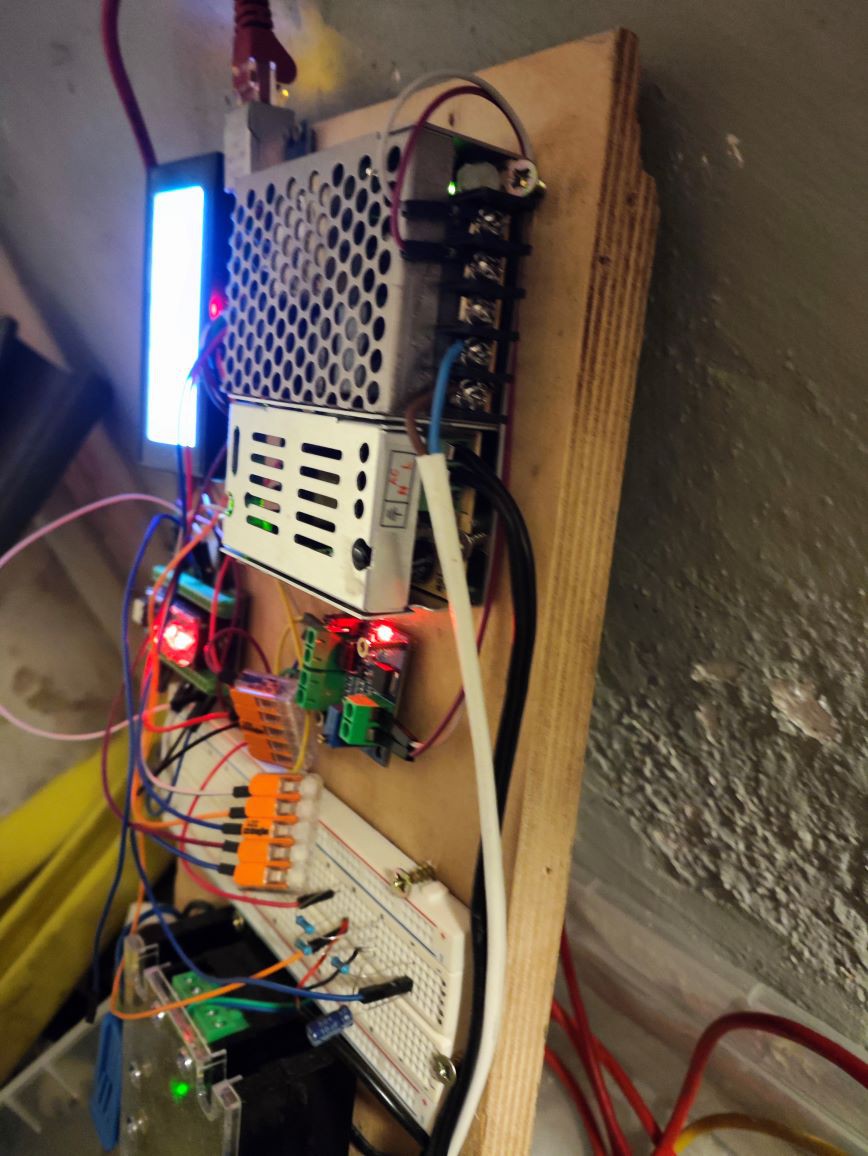

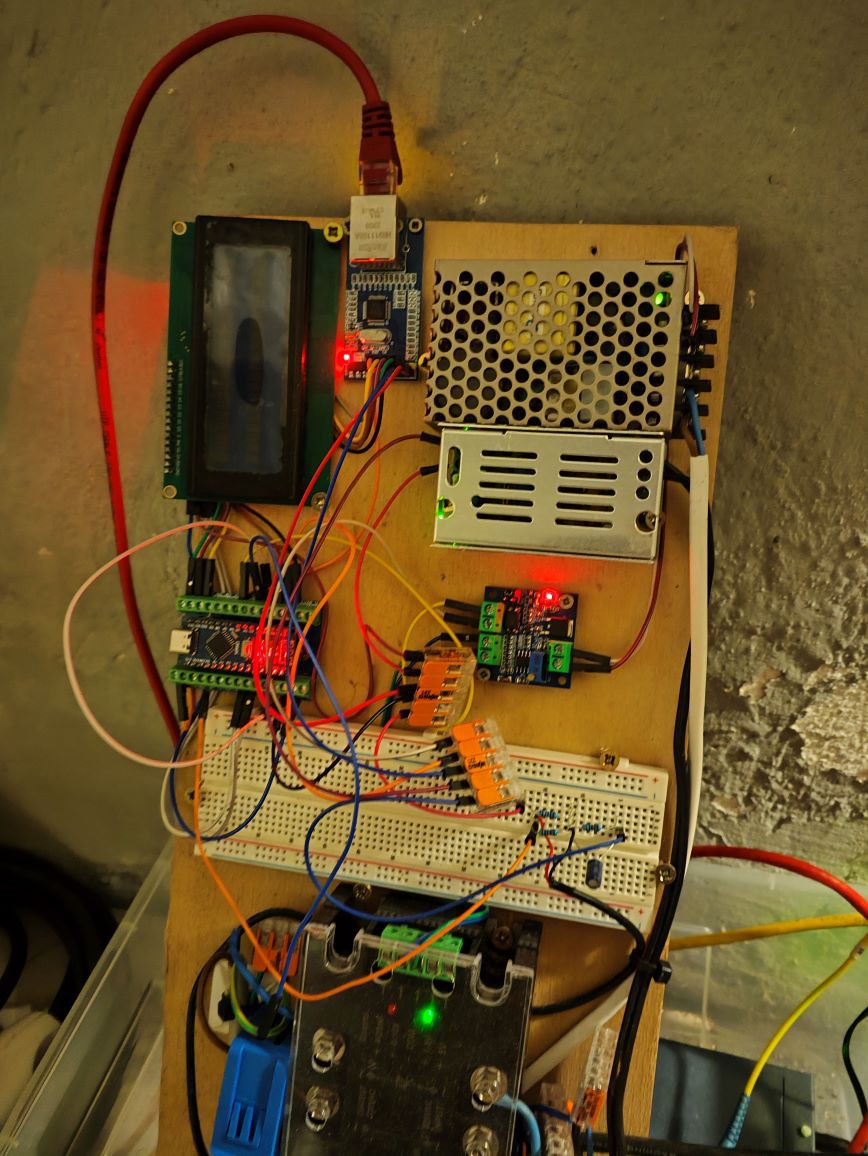

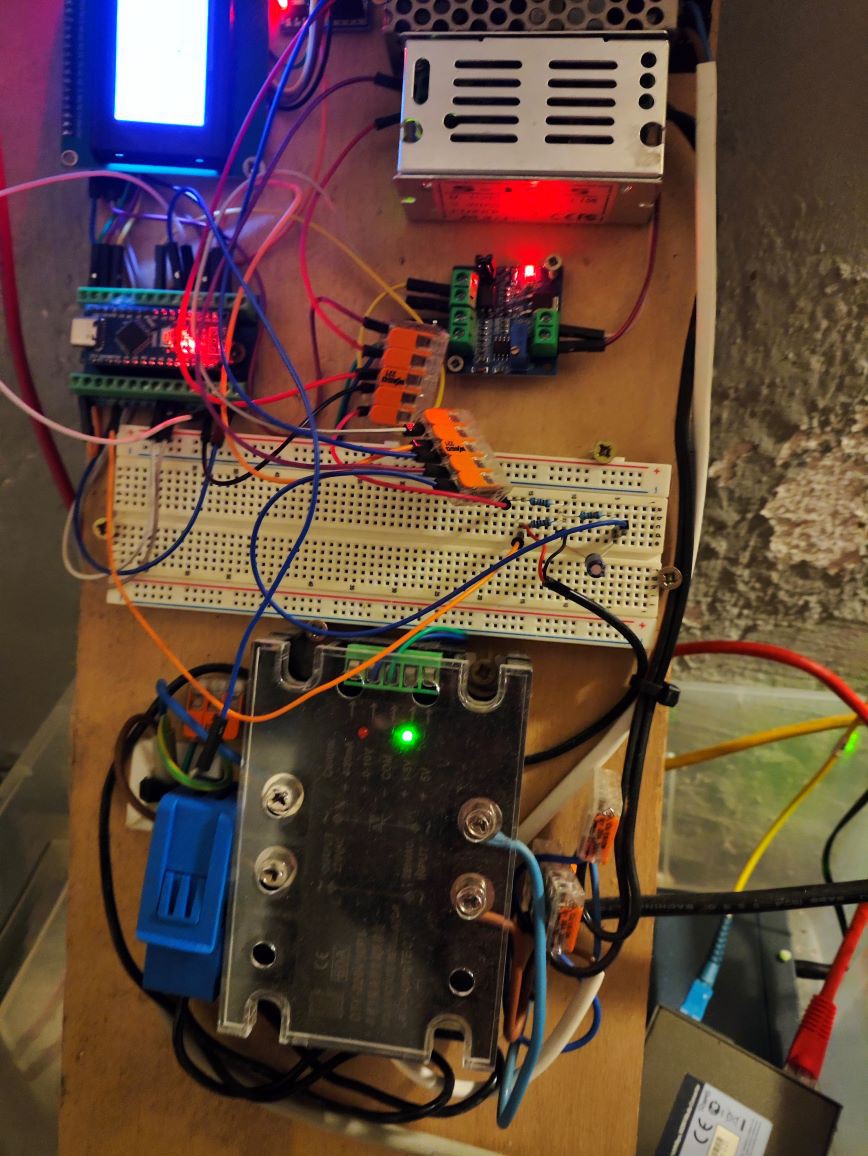

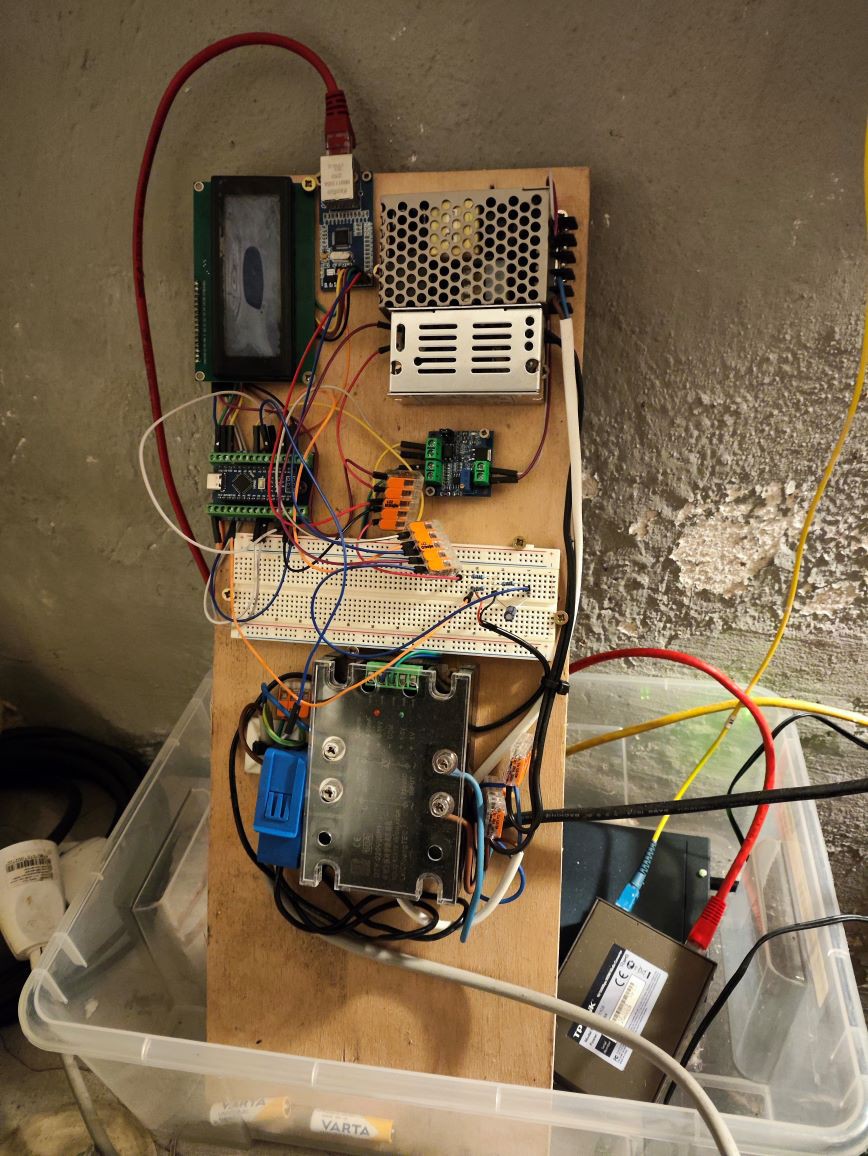

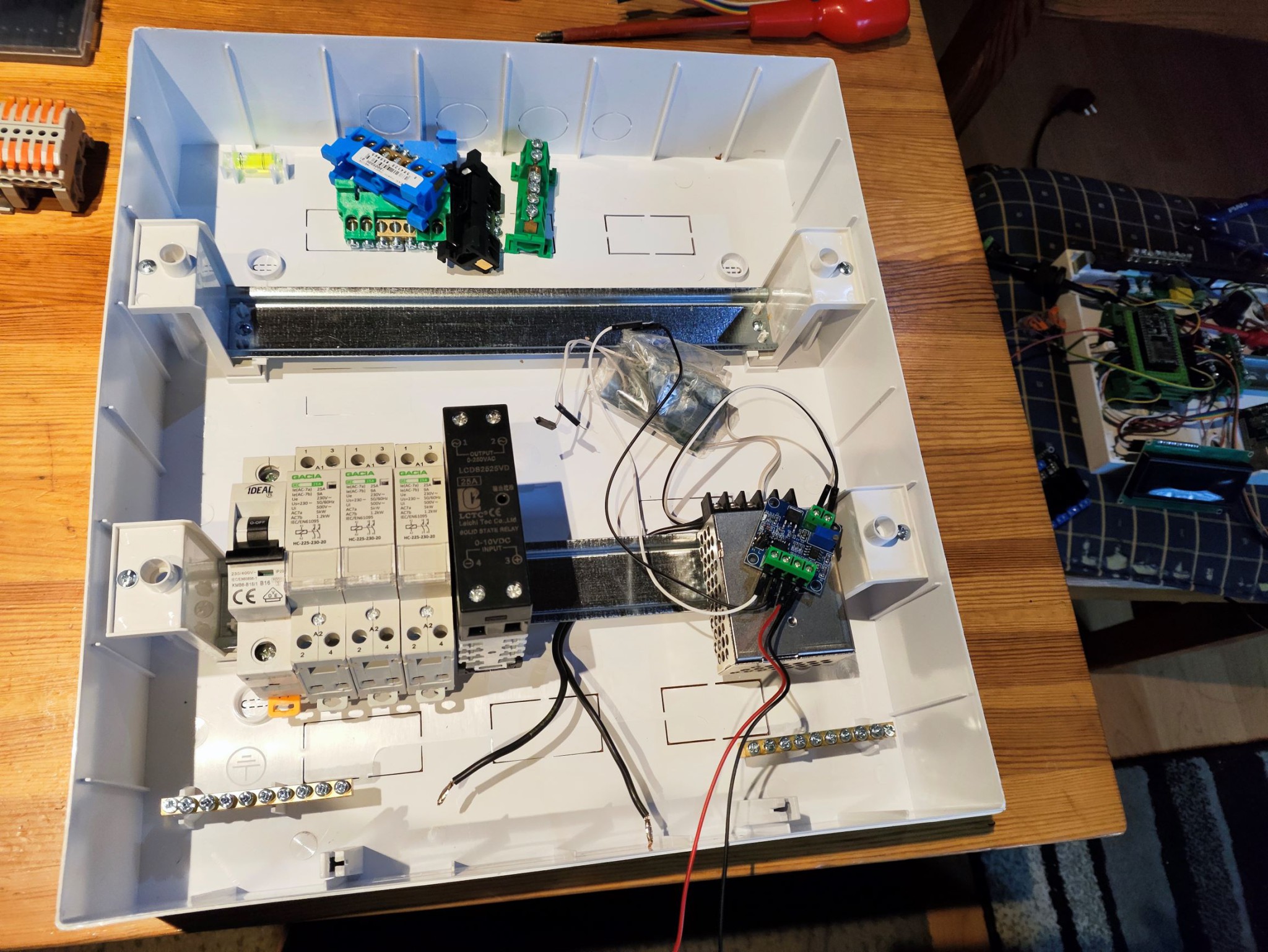

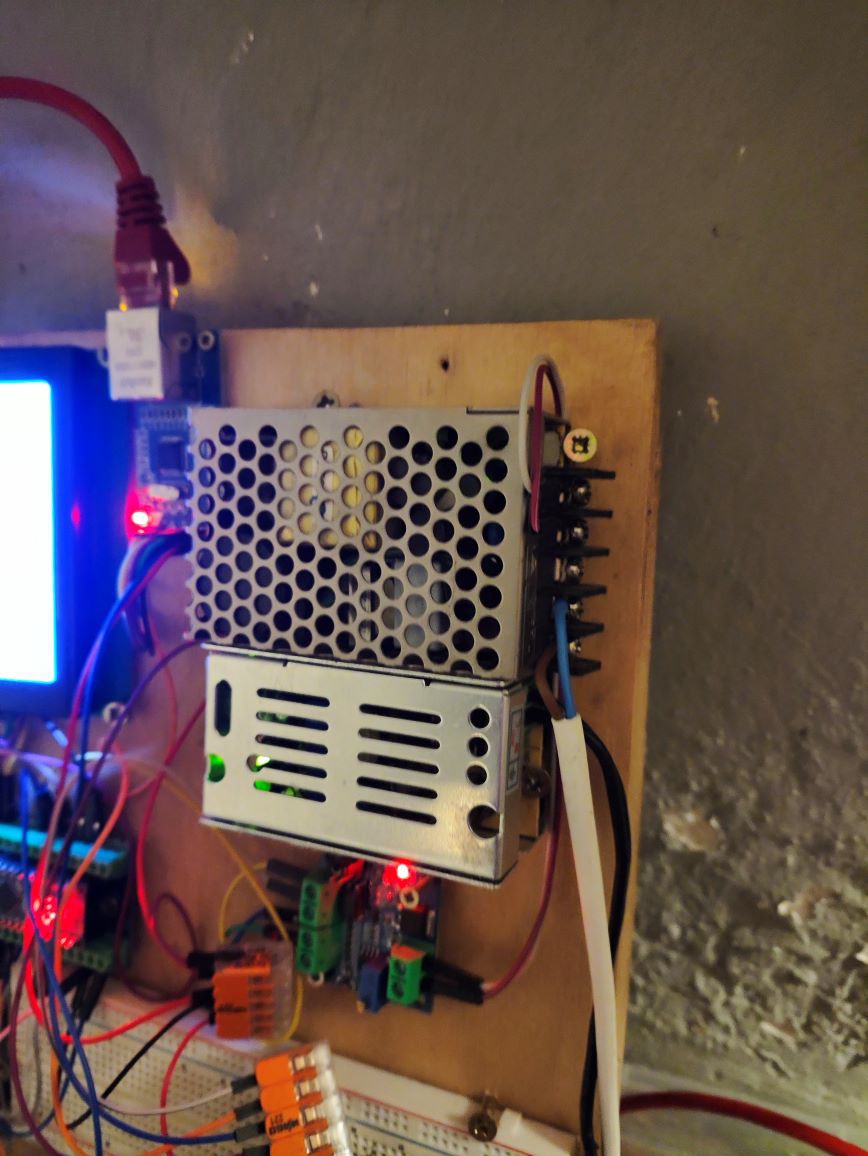

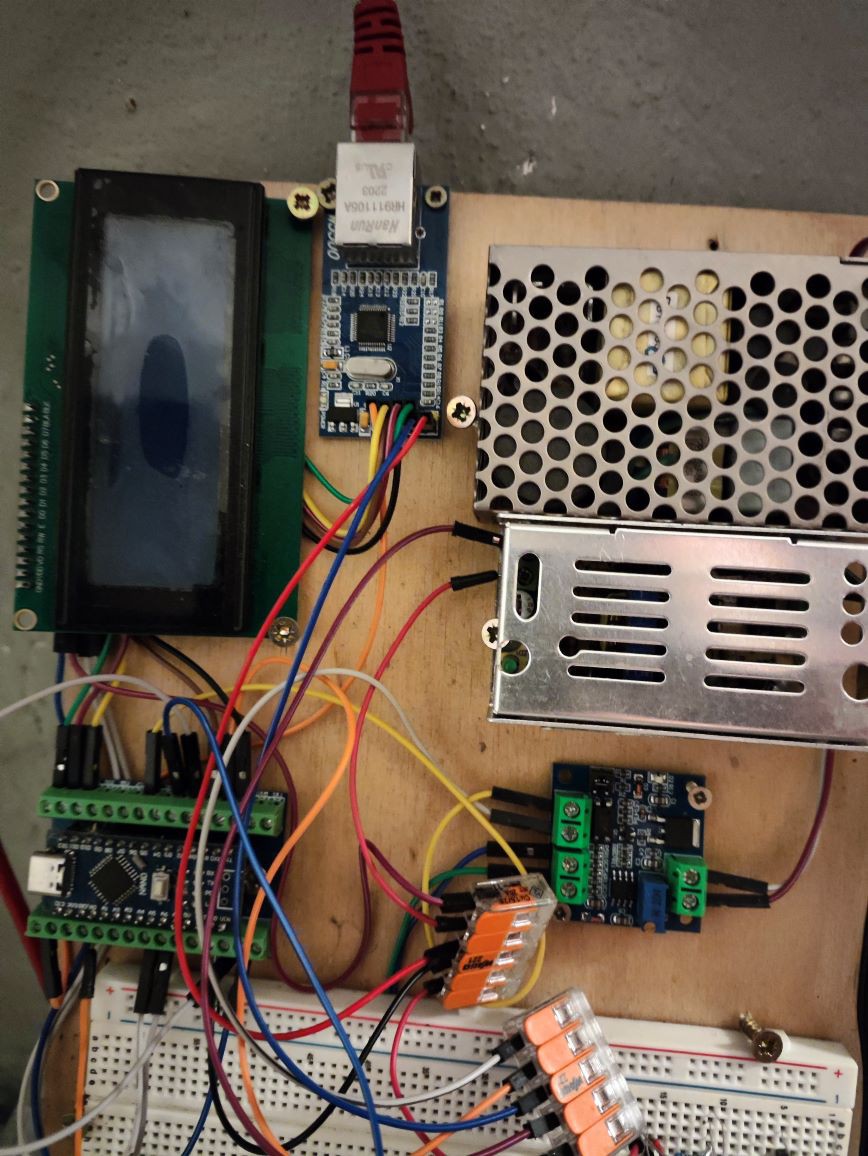

Nové sestavení řízení topení do elektro rozváděče - video youtube







22.12.2023

Vlastní MQTT broker nebo MQTT klient může mít vlastní dle výběru na Vás
tento - LCD display 20 x 4 znaků

nebo - OLED display 0,96 - 128 x 64px



18.12.2023

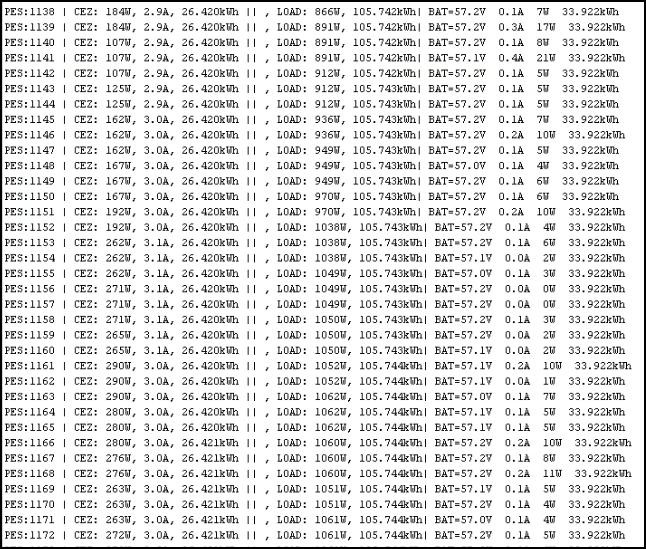

Kompletní archivace všech MQTT přijatých dat a možnost nastavení času prodlevy pro odesílání dat.
Kontrola na stav web serveru, připadná chyba zastaví odesílání.

Testovací data: ukázka



13.12.2023

Archivace spotřeby topného tělesa a ovládání SSR relé.
Archivace celkové spotřeby v KWh.
Příprava na grafické výstupy podle období

Možné vynulování celkové spotřeby přes web rozhraní.



12.12.2023

Spuštěna databáze pro archivaci naměřených dat.
Ověřování podle přiděleného API klíče.
Příprava grafických výstupů podle období



11.12.2023

Přidány parametry pro sledování teplot ze všech čidel a stavy SSR relé

api_key=tPmAT5Ab3j7F9&solarW=839&solarA=0.00&solarV=0&loadW=144&cezW=966&cezV=242&batteryV=49.00&batteryW=157&batterySOC=80&t1=19.00&stat1=1&t2=17.00&stat2=0&t3=17.31&stat3=0



10.12.2023

Odesílání dat pro vlastní archivaci např do MySQL databáze.
API_KEY - možná kontrola pro autorizaci přijímaných dat
URL_ADRESA - adresa serveru kam data posílat
Test ukázka: http://URL_ADRESA/?api_key=tPmAT5Ab3j7F9&solarW=999&solarA=0.00&solarV=139&loadW=222&cezW=940&cezV=224&batteryV=49.00&batteryW=62&batterySOC=58

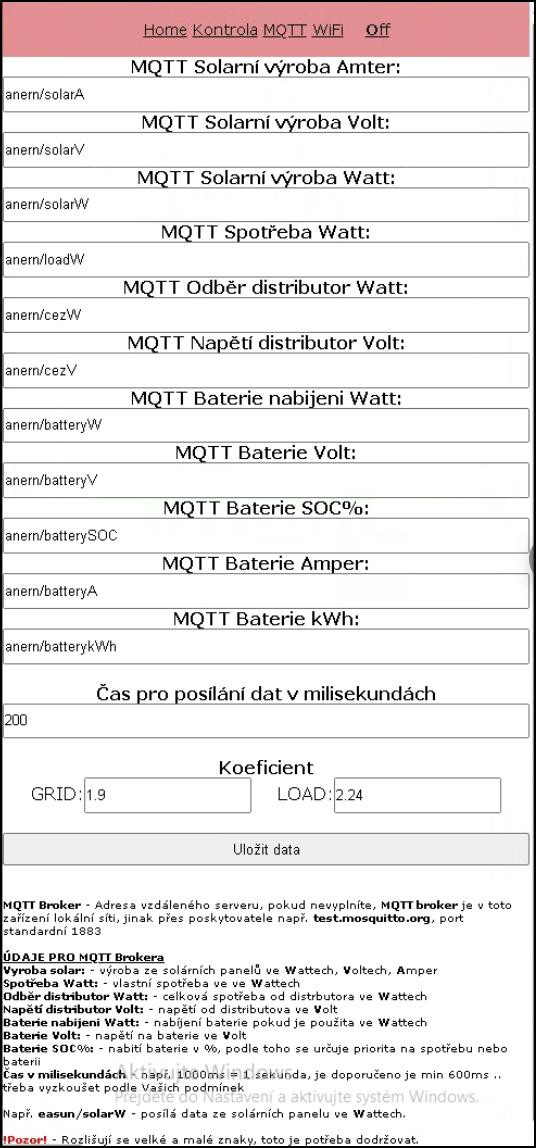

Aktualizace se nastavuje u MQTT Broker Klient, odesílání čas v milisekundách - přesunuto na přijímací část HW

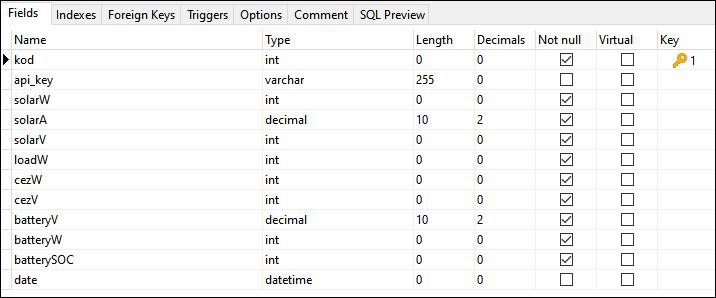

Příklad - MySQL tabulka návrh

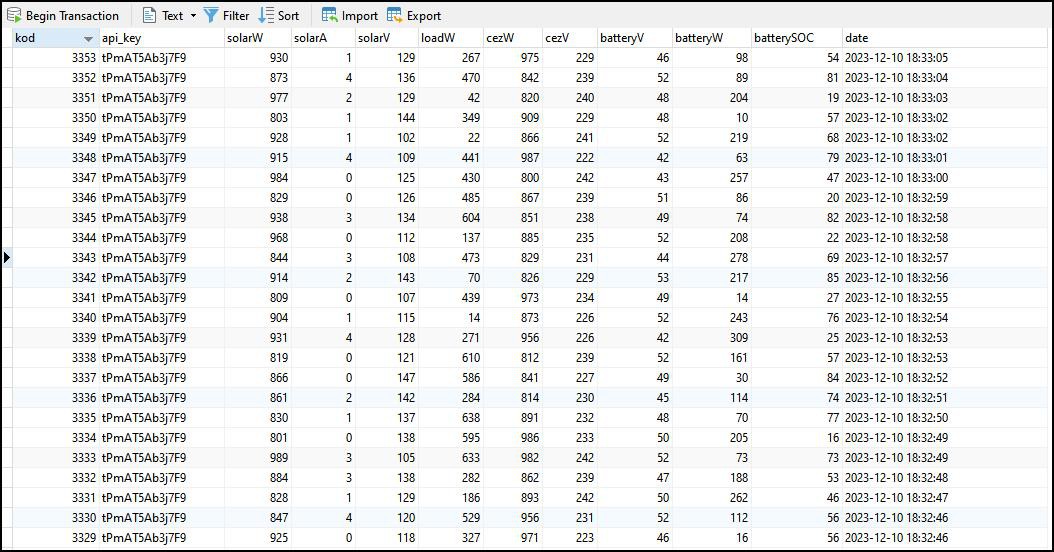

Příklad - zapsaná data do MySQL tabulky

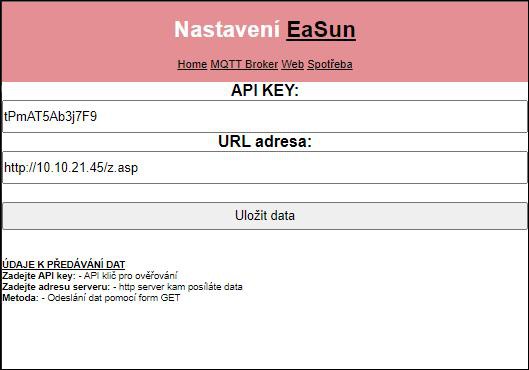

ÚDAJE K PŘEDÁVÁNÍ DAT
Zadejte API key: - API klič pro ověřování
Zadejte adresu serveru: - http server kam posíláte data
Metoda: - Odeslání dat pomocí form GET





05.12.2023

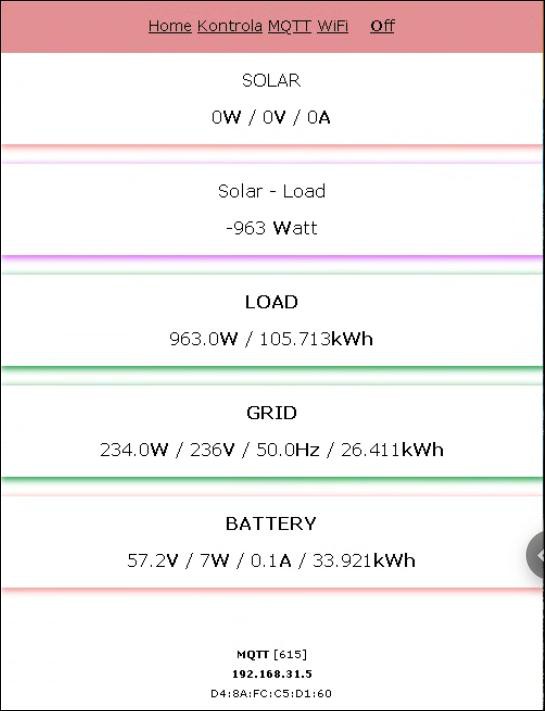

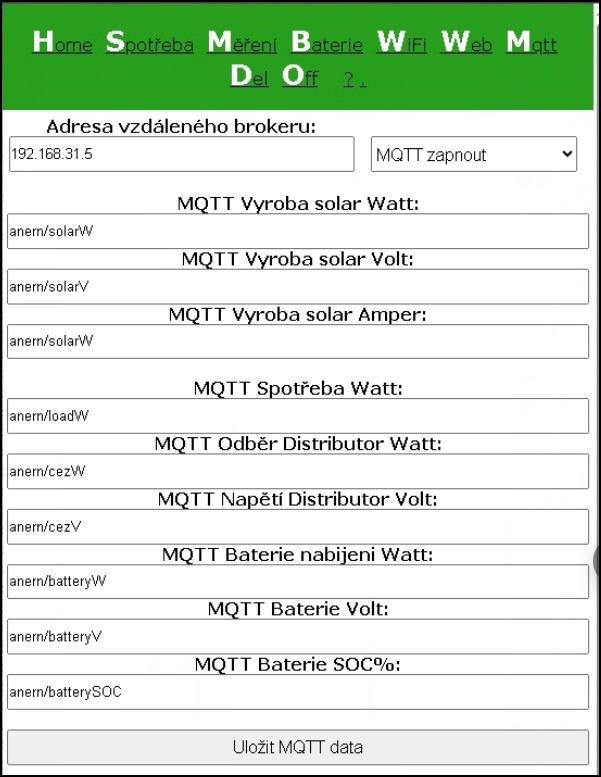

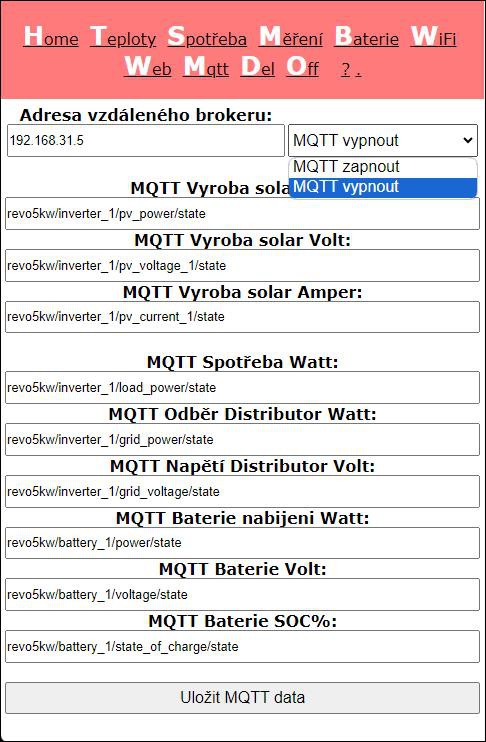

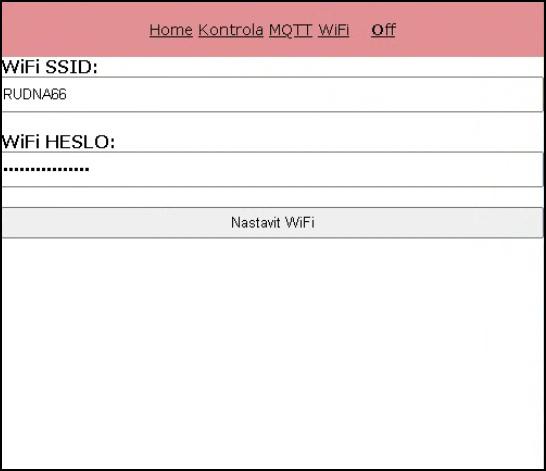

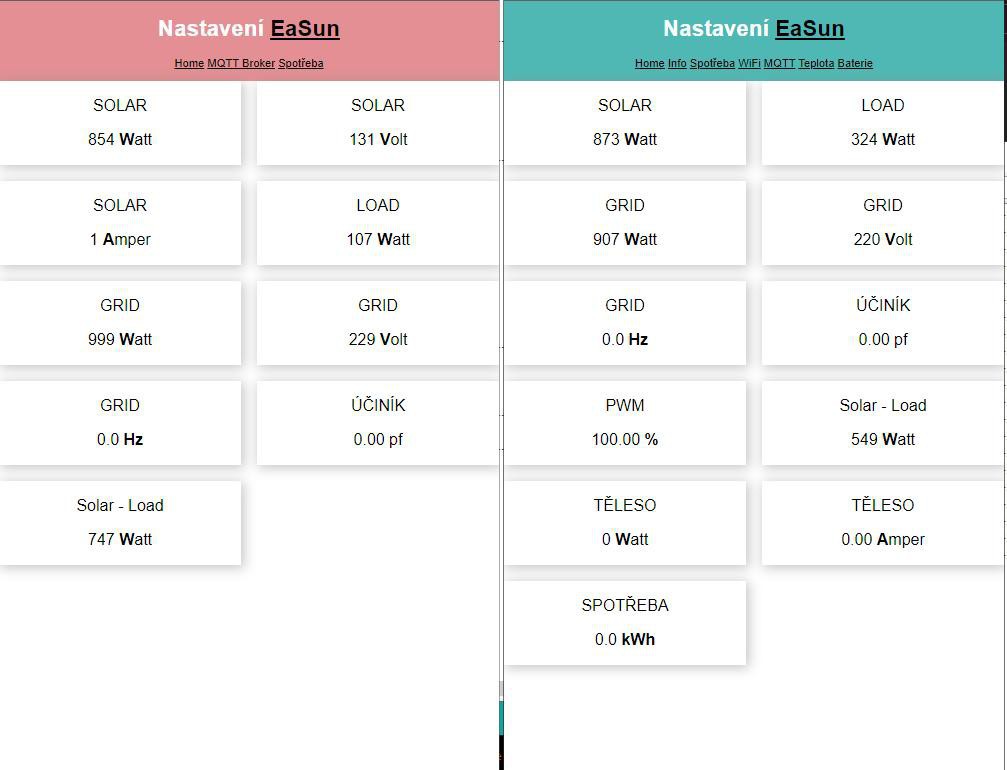

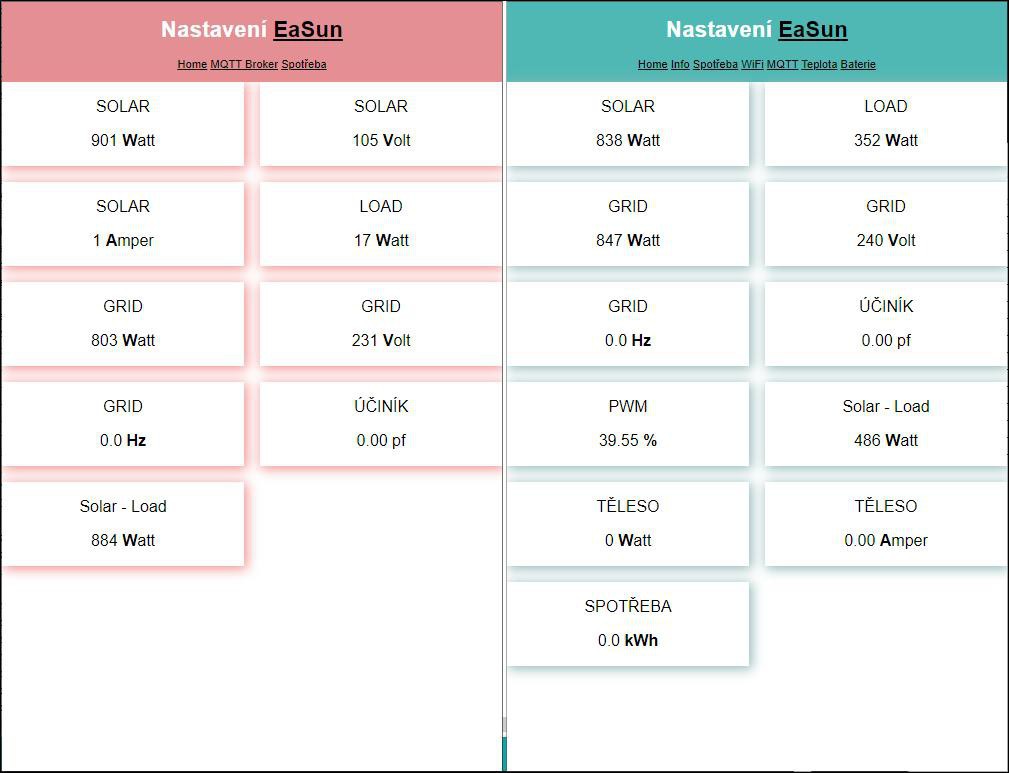

Rozlišení web rozhraní pro MQTT brokera a MQTT příjem



Původní ...



Nový ...



02.12.2023
Testování vlastního MQTT serveru





28.11.2029

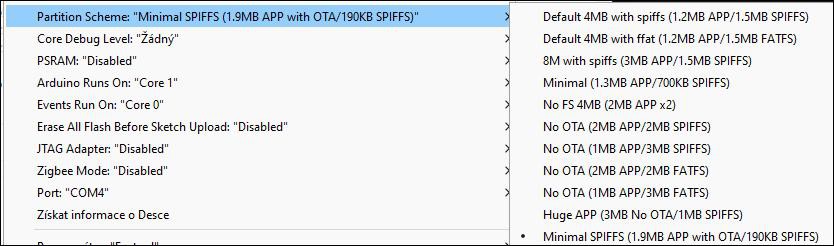

Test možné aktualizace přes http - nepoužitelné, není kam uložit aktualizaci .bin





25.11.2023
Zasílání zpráv o chybách na email.
Hlášení typu .. chyba MQTT, chyba hodnot z měření, kontrola teplot a zapnutí relé
Nepoužitelné - moc pomalé pro veřejné servery





23.11.2023
Vlastní MQTT broker na vnitřní síti
Vlastní MQTT klient přes internet: test.mosquitto.org
Využití měření pomocí sond na AC a DC a zasílání dat přes WiFi
Připravujeme vlastní MQTT server





20.11.2023
Připravuji měření a posílání dat pomocí vlastního MQTT brokeru popř. klienta
Další ESP32 pro měření AC a DC a zpracování dat
Vlastní nastavení názvu pro MQTT
Možnost posílání dat přes zprostředkovatele

ÚDAJE PRO MQTT

• Vyroba solar Watt: - výroba ze solárních panelů ve Wattech
• Spotřeba Watt: - vlastní spotřeba ve ve Wattech
• Odběr distributor Watt: - celková spotřeba od distrbutora ve Wattech
• Napětí distributor Volt: - napětí od distributova ve Volt
• Baterie nabijeni Watt: - nabíjení baterie pokud je použita ve Wattech
• Baterie Volt: - napětí na baterie ve Volt
• Baterie SOC%: - nabití baterie v %, podle toho se určuje priorita na spotřebu nebo baterii
• Čas v milisekundách - např. 1000ms = 1 sekunda, min je 600ms

Např. easun/solarW - posílá data ze solárních panelu ve Wattech, rozlišují se velké a malé znaky, je potřeba toto dodržovat.
Pro zkoušení doporučuji např. MQTT Explorer





15.11.2023
Dokončení kontrol MIN a MAX teplot a spínání relé podle solární výroby a
jestli je solární výroba = 0 pak přepnutí na distributora,
pokud je samozřejmě povolen





13.11.2023
Příprava na nové zobrazování proměnných přes WiFi web
Nové formuláře pro vkládání dat





12.11.2023
Web stránky ... nastavení pouze přes WiFi
Možnost nastavení hodnot pro teplotní čidla

Min °C .... Max °C
Po dosažení teplot pro jednotlivá čidla
se automaticky přepne na další topné těleso
pokud je nastaveno rozmezí teplot OD .. DO vyšší než 0

Možnost pustění topných těles i bez solární výroby
Nastavení distributora .. Ano .. Ne
Možnost nastavení odběru v % od distributora od 20% do 100%





08.11.2023
Kompletní Web stránky pro nastavení WiFi, MQTT, teplot pro čidla
.. a web stránka pro zobrazení hodnot z teplotních čidel
.. a web stránka pro zobrazení všech hodnot měření
Video 5





06.11.2023
Měření teploty vody až 3 tepelná čidla
Připravuji možnost přepnutí až na 3 topné tělesa
podle nastavených teplot na ohřev vody
a počtu použitých teplotních čidel
Jedním SSR relé lze po přepnutí ovládat další topné těleso
Použití přepínání pomocí relé, které ovládají stýkače pro topná tělesa




04.11.2023
Web rozhraní pro nastavení MQTT hodnot z Solar Assistant

Video 4
Pro testování MQTT: mqtt-explorer.com
Nastaveni MQTT Solar Assistant: solar-assistant





03.11.2023
Web rozhraní pro nastavení WiFi a MQTT, prvotní nastavení SSID, Hesla a IP pro MQTT

Video 4



02.11.2023

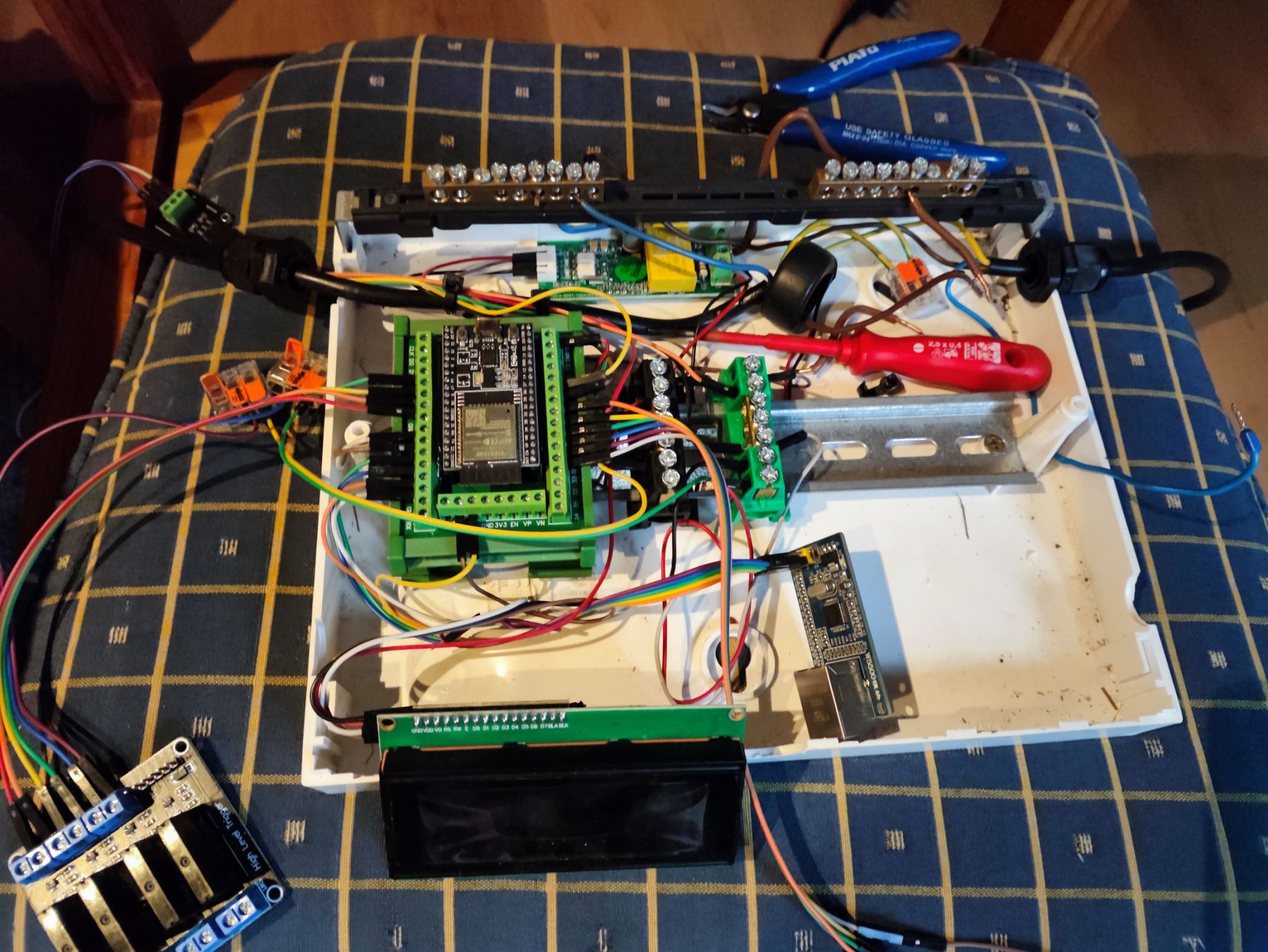

Nové sestavení ESP32, podpora WiFi i LAN, testy provozu podle sítě



01.11.2023
Při prvním spuštění
AP režim pro nastavení WiFi a MQTT pomocí web stránky

Po restartu provoz podle vložených dat s možností editace přes WiFi





31.10.2023
Vylepšené měření pomocí PZEM004T
Kontrola napětí mezi MQTT a PZEM
Přesné měření odběru topného tělesa
Není nutný test základního odběru topného tělesa





30.10.2023
Prvotní test LAN a WiFi
Na výběr z těchto možností pomocí DHCP
Kontrola komunikace MQTT
Průběžný test popř. nucený restart





21.10.2023
Kontrola komunikace mezi měničem přes LAN
stávalo se nám, že docházelo ke ztrátám paketu,
tak jsme natáhli optiku namísto CAT 6a kabelu
v souběhu kabelu a napájení docházelo k rušení
a tedy k výpadkům např. ping..,
proto to hlídáme v nové verzi a pokud k tomu dojde,
vše se znovu automaticky restartuje





20.10.2023
Zase jsme zpřesnili výpočty mezi výrobou a spotřebou







11.10.2023

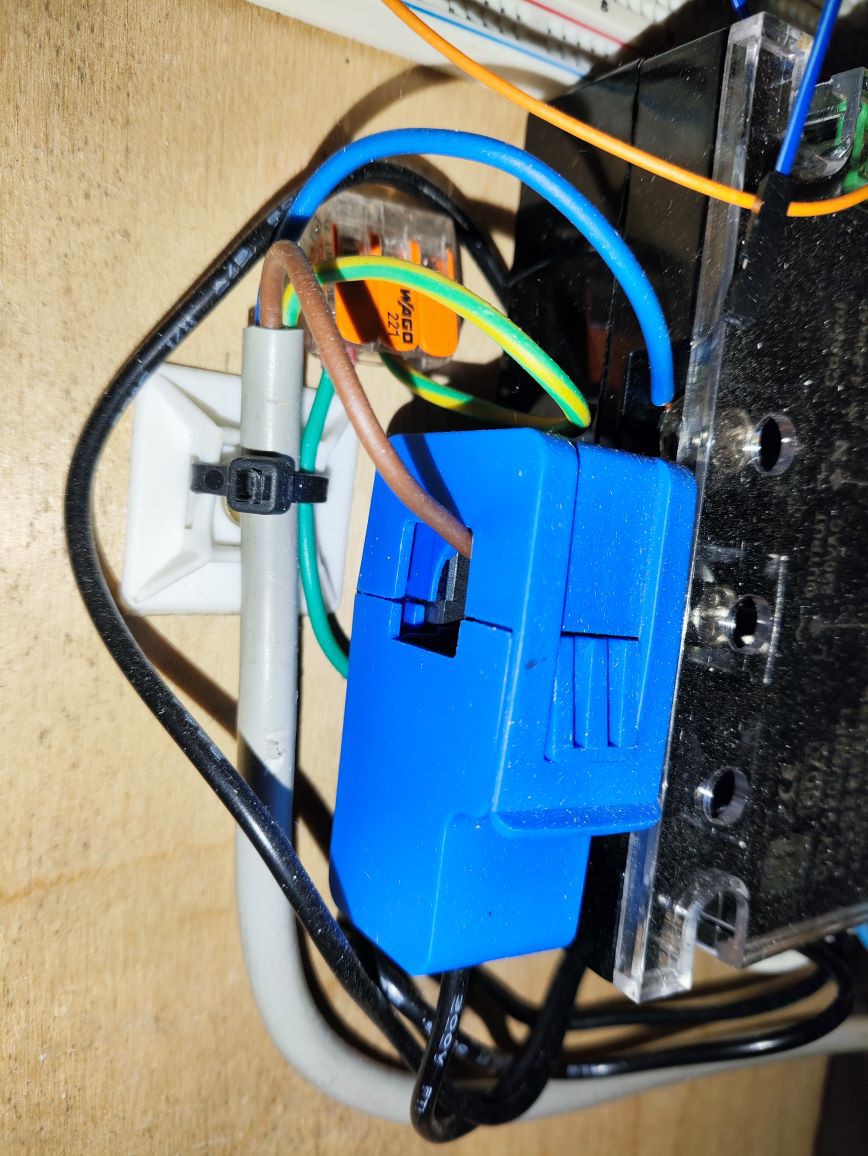

Připrava na další proudové sondy
AC - topné těleso
AC - měření celkového odběru
DC - solární výroba
pro nezávislé měření i mimo MQTT ...
Zapojení čidla pro nezávislé měření teploty vody







10.10.2023
Zkouška napájení pomocí PoE, zdroj
a zálohování při výpadku pomocí nabíjecích článku 16850





09.10.2023
Zavádíme standard pro zapojování hardware





08.10.2023
Zlepšili jsme výpočty mezi výrobou a spotřebou





05.10.2023
Podpora DHCP Lan.
Kontrola pomocí WatchDog - hlídací pes,
při výpadku MQTT nebo topného tělesa se aplikace restartuje





06.10.2023
Nová verze SW pro ovládání přetoků energie





26.09.2023
... začátek skládačky
